美國MEGGER MIT515絕緣電阻測試儀的工作原理建立在可控直流高壓測量之上。設備內部的高壓源按選定檔位向被測絕緣施加直流電壓，隨后測量流經絕緣的泄漏電流。短路電流被限制在三點零毫安標稱最大值，并通過獨特的最大功率規定技術確保對任意負載都能傳輸至選定電壓。儀器依據歐姆定律由測得的電流換算出絕緣電阻值，測量范圍在數字模式覆蓋十萬歐姆至十太歐姆，精度在二十三攝氏度下為百分之五至一太歐姆、百分之二十至十太歐姆。日期時間標記功能則把每次讀數與時刻綁定，支撐趨勢分析。配合專用電壓表功能，它還能在三十至六百六十伏范圍內核查感應電壓與頻率，為現場安全判斷提供輔助信息。這種先測感應電壓再施加高壓的順序，有助于在鄰近帶電設備附近作業時規避誤升壓風險。配合最大功率規定技術，無論負載輕重，儀器都能穩定建立選定電壓，使泄漏電流測量不受負載波動影響，從而讓換算出的絕緣電阻更貼近設備真實狀態，提升診斷價值。

美國MEGGER MIT515絕緣電阻測試儀的標準操作流程以單人執行為前提，整體可分為接線、設定與測量三個階段。作業前，確認被測設備已停電、放電并經驗電，選用合適的硅芯片測試引線連接線路端與接地端，必要時使用防護終端抑制表面泄漏。通過旋轉開關選擇測試電壓檔位或自定義電壓，設定計時模式與時限。啟動后儀器施加直流高壓并實時顯示電阻、電壓與電流，自動背光液晶屏便于低光照讀取；可同步進行IR、DAR或PI試驗。測量結束自動放電，結果由內存按日期時間保存，并可通過USB接口以每秒一讀數的速率導出至計算機，配合軟件形成試驗記錄與趨勢報告，整體流程規范且便于歸檔，適合常態化預防性試驗。從接線到導出報告幾乎形成標準化閉環，配合預設試驗類型，新手也能在簡短培訓后獨立完成常規絕緣測量。對于批量設備巡檢，內存的連續記錄能力可減少手工登記工作量，使現場作業更規范、更連續，也便于在緊湊停電窗口內高效推進，縮短用戶停電時間并提升試驗覆蓋率，讓預防性維護落到實處。

美國MEGGER MIT515絕緣電阻測試儀的應用場景覆蓋高壓電氣設備的絕緣預防性試驗。在電網與變電站中，它可對線路與變壓器繞組、套管與斷路器做絕緣電阻測量，評估受潮與老化。在電廠與分布式能源中，它適用于發電機、電動機繞組及高壓電力電纜、母線的絕緣檢測。在軌道交通供電系統中，它可對牽引與配電設備進行例行試驗。對于風電場、太陽能與工業企業，其寬電壓范圍兼顧高壓與低壓設備，配合便攜機身便于分散點位的巡檢。終端滿足CAT IV六百伏并在海拔三千米維持該評級，加之IP65密封防護，使它能在戶外與復雜電氣環境中安全使用，是電業承辦商與測試服務公司開展絕緣診斷的常用儀器，也適合工業企業自有運維團隊使用。在新建工程驗收與老舊設備狀態評價中，它可快速給出定量絕緣數據，為檢修決策提供依據。對于需要長周期趨勢監測的關鍵設備，日期時間標記的記憶功能讓歷次數據天然可對比，便于建立絕緣老化檔案，提升設備全壽命周期管理水平與預防性維護的科學性。

美國MEGGER MIT515絕緣電阻測試儀在安全、電磁兼容與電池方面符合多項權威標準。電氣安全符合IEC 61010-1并滿足CAT IV六百伏要求；測試引線符合IEC 61010-31:2008安全規定；電磁兼容符合IEC 61326-1；鋰離子電池符合IEC 62133:2003。作為絕緣電阻測試設備，其在設計中參照高壓電氣設備絕緣試驗相關的行業規范，滿足電網、電廠與軌道交通場景對測試電壓、測量精度與安全防護的合規要求。用戶在用于正式預防性試驗或出具報告前，可向提供方索取適用的標準符合性文件與計量資料，確認其測試電壓檔位與精度滿足所在行業的檢定規程，確保數據可被采信與追溯，為運維決策提供可靠依據。在具體部署用于法定檢定或出具試驗報告前，用戶可向提供方索取適用的標準符合性文件與計量溯源資料，確認其測試電壓檔位、精度與防護等級滿足所在電網與行業的合規要求。需要注意的是，測試結論應結合現場接線、溫濕度與歷史數據綜合研判，具體標準的適用以監管與檢定規程為準，以保障絕緣評價的科學性。對于安全等級較高的設備，應優先在受控環境下復測，確保結論穩健。

使用美國MEGGER MIT515絕緣電阻測試儀時，需關注若干技術事項與安全規范。技術層面，測試前必須對被試設備進行停電、放電與驗電，高壓電纜等大電容設備放電尤其要徹底；絕緣電阻隨溫濕度變化明顯，應在相近環境條件下比對歷史數據。設備工作溫度為零下二十至正五十?dāng)z氏度、相對濕度百分之九十，超出可能影響精度，作業前應確認現場條件。安全規范層面，所有終端CAT IV六百伏，但操作人員仍須做好絕緣防護并保持安全距離，鎖定測試導線以防誤碰；電池完全放電時可接線路電源操作但應避免雨天敞開充電。長期存放應置于干燥處，并定期通電與校準，保障高壓源與測量通道的長期準確性。測試線應按電壓等級正確選用并保持絕緣完好，防護終端連接可靠可防止表面泄漏引入誤差。規范的操作與定期通電校準，能夠延長高壓源、液晶屏與電池的使用壽命，維持長期測量的準確性。在涉及運行設備相鄰間隔作業時，尤須做好隔離與警示，避免誤碰帶電部分，保障人身與設備安全，防范高壓試驗風險，杜絕誤操作引發事故。

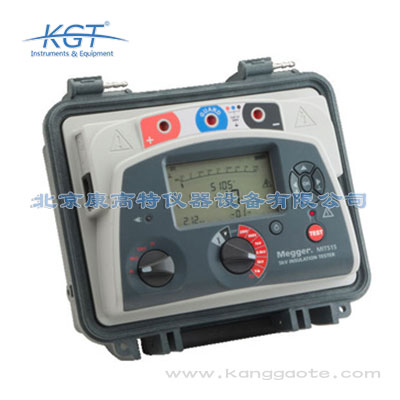

美國MEGGER MIT515絕緣電阻測試儀是美國Megger品牌推出的便攜式高壓絕緣電阻測試儀，核心用途是對電纜、變壓器、套管、斷路器、電機等高壓電氣設備的絕緣性能進行定量檢測。該儀器提供二百五十伏至五千伏的多檔測試電壓，絕緣測量范圍在數字模式下覆蓋一萬歐姆至十太歐姆，并以百分之五的精度支撐至一太歐姆的高阻測量。其整機重量約四點五千克，采用獨特雙外殼防火設計，所有終端滿足CAT IV六百伏安全額定，單次充電可在五千伏下連續測試約六小時，是電網、電廠與軌道交通運維中常用的絕緣診斷工具。MIT515支持IR、IR(t)、DAR與PI等標準絕緣診斷試驗，配合定時測量與日期時間標記，可記錄絕緣隨時間的變化趨勢，輔助判斷設備受潮或老化。憑借小巧輕便的機身與現場可更換的鋰離子電池，它既適合配電室與變電站的例行試驗，也便于攜帶至風電場、太陽能與鐵路等分散場景，是電氣安全預防性試驗的基礎裝備之一。

美國MEGGER MIT515絕緣電阻測試儀由若干核心單元協同構成，整體圍繞便攜、安全與高壓絕緣診斷設計。高壓與測量部分包含可調直流高壓源、電流測量通道與防護終端，實現百千歐至十太歐的寬范圍測量，電流測量范圍零點零一納安至六毫安。控制與顯示部分包含旋轉開關、自動背光液晶屏與微處理器，負責電壓檔位、計時模式與IR、DAR、PI等試驗的管理，并以日期時間標記結果。存儲與接口部分包含內存與USB B型接口，支持每秒一讀數的實時導出，可保存三百五十條IR或三十三條PI記錄。電源部分采用十一伏鋰離子電池，符合IEC 62133，五千伏下連續工作約六小時，且支持線路電源邊充邊測。結構部分為雙外殼防火設計，防護等級IP65，重約四點五千克，便于現場攜行。各單元以雙外殼防火結構整合又相對獨立，使日常維護與故障排查更為便利，用戶可在現場更換電池并靈活組合測試引線。緊湊輕便且高防護的整體設計，讓電氣試驗人員能快速掌握基本操作，降低高壓絕緣診斷的門檻，提升基層運維單位對多站點設備的絕緣測試覆蓋能力與響應速度，支撐電網與工業設備的安全穩定運行，延長設備服役壽命。

美國MEGGER MIT515絕緣電阻測試儀的結果判定以絕緣電阻讀數與吸收比、極化指數為核心依據。基礎IR試驗給出當前電阻值，應與設備出廠值、歷史數據與同批次橫向比較，明顯偏低提示絕緣受潮或劣化。DAR與PI通過定時測量刻畫絕緣吸收曲線，指數偏低往往反映整體受潮或老化趨勢，比單一讀數更具診斷價值。判定時應結合測試電壓檔位、計時時長與日期時間標記，確認數據在同一條件下可比；對大型電機、變壓器與電纜，還應參考相應規程的合格閾值。當結果處于臨界或異常時，應清潔表面、排除干擾后復測，必要時安排更詳細的診斷試驗，再形成結論，避免誤判造成過度檢修或漏檢。在正式出具結論前，還應將本次讀數與同型號設備、歷史試驗記錄橫向比對，確認趨勢一致而非偶發波動。只有IR值與吸收比、極化指數均落在合理區間，且復測結果穩定，最終判定的絕緣狀態才具備合格依據與可追溯性，能夠?yàn)樵O(shè)備投運、檢修周期調整與缺陷處理提供可靠支撐，指導后續運維決策，提升設備可靠性。

影響美國MEGGER MIT515絕緣電阻測試儀讀數準確性的因素主要包括表面泄漏電流、電氣噪聲與環境溫濕度三類。針對表面泄漏，設備提供防護終端，可在百分之二誤差下防護五百千歐泄漏、百毫歐負載，配合清潔與干燥被試表面，能顯著削弱沿面電流對體積電阻的干擾。針對電氣噪聲環境，MIT515內置噪聲濾波器可抑制高達每二百五十伏一點零毫安、最大三點一毫安的干擾，并能在感應電壓下用專用電壓表功能核查。針對溫濕度影響，應在穩定的環境條件下測量，并對結果做溫度換算。為排除偶發干擾，正式試驗前宜做短時空載自校，并在相近時段重復測量比對，從而保障絕緣電阻讀數的可靠性與可比性。保持被試表面清潔干燥、引線屏蔽完好并在額定溫濕度環境下測量，是維持MIT515準確的關鍵。結合防護終端與噪聲濾波，可有效抑制表面泄漏與現場電磁干擾帶來的偶發偏差，讓體積電阻讀數更真實。對于大電容設備，還應留足充電與放電時間，避免暫態過程影響判定，從而保障絕緣評價結論的穩健與可重復，減少誤報可能。

美國MEGGER MIT515絕緣電阻測試儀與常規兆歐表相比，在診斷能力、安全與續航上更具優勢。其一是試驗類型豐富，除基礎IR外還支持IR(t)、DAR與PI等定時試驗，配合最長九十九分鐘計時與日期時間標記，可刻畫絕緣吸收曲線，優于僅給單一讀數的簡單表。其二是安全防護強，所有終端CAT IV六百伏，獨特的雙外殼防火設計提供額外保護層，并在高達三千米海拔維持評級，適應嚴苛現場。其三是電源靈活，電池完全放電時仍能通過線路電源邊充邊測，三十分鐘快充可支撐約一小時測試，單電池五千伏下連續工作約六小時。其四是噪聲濾波器在電氣噪聲環境下可抑制高達三點零毫安干擾，提升讀數穩定，保障復雜環境下的測量可信度。相比需要外接電源才能工作的臺式高壓兆歐計，MIT515的線路電源邊充邊測與快充能力，顯著提升了野外與停電窗口內的作業連續性。對于既要基礎IR又要PI診斷的用戶，一體化設計省去了切換設備的麻煩，綜合實用性與安全性都更為突出，適合高頻次預防性試驗與分散點位的絕緣排查。
