極化指數、吸收比是判斷電力設備絕緣老化、受潮情況的核心指標，其中吸收比為測試開始后60s與15s的絕緣電阻比值，極化指數為測試開始后10min與1min的絕緣電阻比值。MI3201內置高精度16位AD采樣模塊與毫秒級計時單元，測試過程中每秒采集不少于10次電阻數值，自動過濾電磁干擾導致的異常波動數據，基于采樣結果自動計算兩項比值，計算誤差低于±0.5%，無需測試人員手動計時讀數，可大幅降低人為操作誤差，功能符合GB/T 14598.301中關于絕緣特性測試的相關技術要求。

MI3201除核心的絕緣電阻測量功能外，還搭載了多項實用的附加測量功能，可滿足多場景檢測需求：首先支持交直流電壓測量功能，量程覆蓋0-1000V，可在測試前對被測設備進行驗電，無需額外攜帶萬用表；其次支持電容測量功能，可直接測量被測設備的電容量，方便評估長電纜、變壓器的電容特性；同時內置大容量數據存儲功能，可存儲最多1000組測量數據，支持?jǐn)?shù)據溯源，方便后續生成檢測報告；還支持介電吸收比、極化指數的自動計算功能，無需人工記錄計時換算，可直接輸出標準化的絕緣狀態評估指標，適配工業檢測、工程驗收的各類需求。

在工業B端高壓電機絕緣檢測場景中，該設備相比普通兆歐表有顯著優勢：普通兆歐表通常僅支持固定檔位的測試電壓，電阻測量上限普遍不超過1TΩ，而MI3201支持50V-5kV測試電壓連續可調，電阻測量上限達10TΩ，可適配不同額定電壓的高壓電機測試需求，檢測精度更高；該設備短路測試電流達2mA，抗現場電磁干擾能力更強，在臨近帶電設備的作業場景中數據波動小于±3%，測試穩定性遠優于普通兆歐表；同時設備支持自動存儲測試時間、電壓、電阻值、吸收比、極化指數等全維度數據，可幫助企業建立高壓電機絕緣性能趨勢檔案，提前預判絕緣老化風險，降低設備非計劃停機概率。

這款5kV高壓數字兆歐表的應用場景覆蓋B端工業用戶與G端公共服務領域的各類檢測需求，B端場景主要包括新能源光伏/風電場的箱變、匯流箱、電纜絕緣驗收檢測，工礦企業的高壓電機、開關柜、配電線路日常巡檢，軌道交通領域的接觸網、牽引變電所絕緣性能檢測，新能源車企的高壓動力電池包、充電設施絕緣測試；G端場景主要包括國家電網/南方電網的輸配電線路、變電站設備預防性試驗，市政工程的電力管網驗收檢測，特高壓建設項目的設備進場檢驗，消防驗收環節的電氣系統絕緣性能核驗，以及各類公共建筑的電氣安全隱患排查工作。

該設備的標準操作流程符合DL/T 474.1電力行業絕緣電阻測試標準，具體步驟為：首先斷開被測設備的所有外接電源，對變壓器、長電纜等容性設備充分放電不少于3分鐘，確認被測設備無殘留電壓后，將測試線分別接至被測端、接地端，需屏蔽表面泄漏電流時可將屏蔽端接至被測設備的屏蔽層；根據被測設備的額定電壓選擇匹配的測試電壓，選擇單次測試或自動測試模式，啟動測試后設備自動升壓采樣，讀數穩定后可手動記錄數值，啟動自動測試模式時設備會自動計時計算吸收比、極化指數；測試完成后設備自動降壓放電，待放電提示亮起后再拆除測試線即可。

該設備符合高壓作業安全規范要求，使用時需遵守以下安全注意事項：測試前必須確認被測設備完全斷開所有外接電源，且與其他帶電設備做明顯的斷開點隔離，對變壓器、長電纜、電容器等容性設備要充分放電不少于3分鐘后再進行接線操作；測試過程中嚴禁觸碰測試端、被測設備的裸露導電部分，非測試人員需與測試點保持至少1米的安全距離；設備內置殘留電壓檢測功能，當檢測到被測設備殘留電壓超過30V時會自動觸發聲光報警并禁止啟動測試，避免反向電壓損壞設備；測試完成后設備會自動對被測設備進行放電，待設備屏幕亮起放電完成提示后，再拆除測試線，嚴禁在放電完成前觸碰被測設備，避免觸電風險。

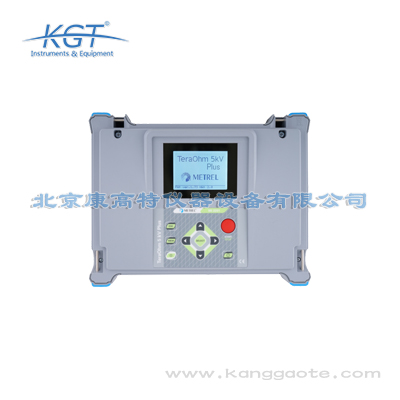

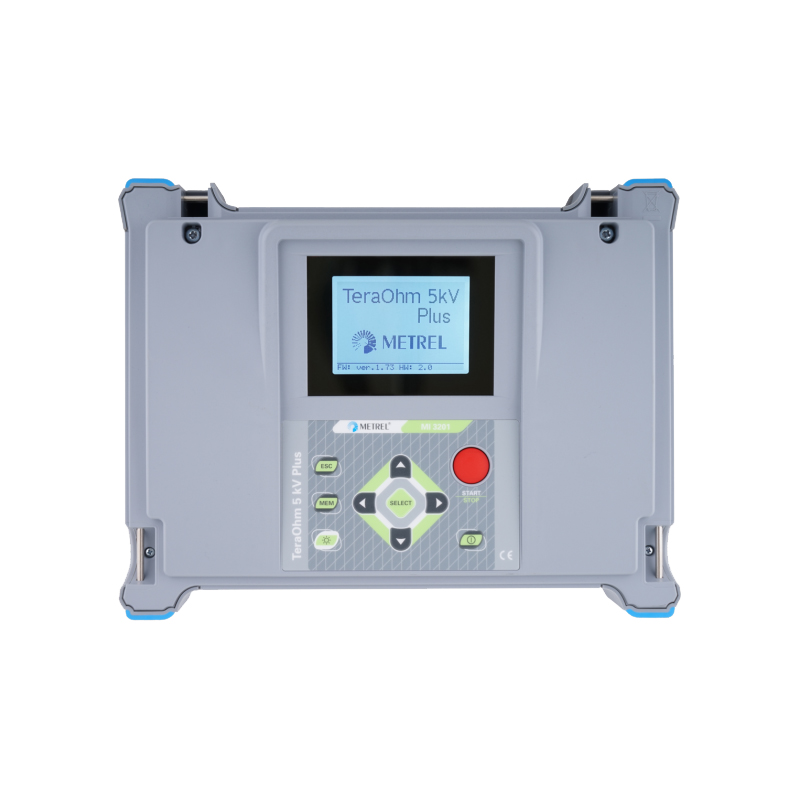

德國美翠METREL MI3201 5kV高壓數字兆歐表的核心技術參數如下：測試電壓覆蓋50V-5kV連續可調，電壓輸出精度達±2%；絕緣電阻測量范圍為10Ω-10TΩ，電阻測量精度為±5%，短路測試電流≥2mA，可滿足高容性負載的測試需求；設備支持吸收比（DAR）、極化指數（PI）自動計算，計時誤差低于±0.5%；內置8G大容量存儲空間，可存儲不少于10萬條完整測試記錄，支持CSV格式數據導出；整機工作溫度范圍為-20℃-55℃，存儲溫度范圍為-40℃-70℃，相對濕度耐受范圍為0%-95%（無凝露），外殼防護等級為IP54，可適應大部分戶外作業場景，整機重量1.2kg，便攜性優異。

MI3201針對高干擾工業環境做了專項抗干擾設計，硬件層面搭載了兩級電磁屏蔽模塊，工頻電場抗干擾能力可達2kV，可有效屏蔽變電站、光伏升壓站、冶金工廠等場景下的強電磁干擾；軟件層面搭載了數字信號濾波算法，可自動過濾被測設備的容性充電電流干擾、殘余電荷干擾，避免測量數據跳變；實測數據顯示，在500kV變電站的高壓間隔附近開展測試時，該設備的測量誤差仍可控制在允許范圍內，不會出現數據失準的情況，非常適配B端工礦企業、新能源場站，G端電網運維等復雜現場的檢測需求。

使用MI3201進行高壓絕緣檢測的標準操作流程符合電力作業安全規范，首先需確認被測設備完全斷電，對被測端進行充分放電并驗電確認無殘余電壓，隨后將測試線分別連接至被測端、接地端與屏蔽端，確認接線牢固無松動后，根據被測設備的額定電壓選擇對應測試檔位，啟動測試后設備將自動升壓至設定電壓，待測量數據穩定后可直接讀取絕緣電阻值，若需測量吸收比或極化指數，設備將自動計時并在15s、60s、10min節點記錄數據并自動計算結果，測試完成后設備將自動降壓放電，待放電完成提示出現后再拆除測試線即可。

德國美翠MI3201完全可以滿足國家電網輸變電設備預防性試驗的檢測要求，根據國網預試規程要求，10kV及以下電壓等級的電力變壓器、高壓開關柜、電力電纜、避雷器等設備的絕緣檢測需使用額定輸出電壓不低于2500V的兆歐表，該設備最高輸出電壓達5kV，絕緣電阻測量上限達10TΩ，測量精度滿足±5%讀數的要求，同時可自動計算吸收比、極化指數兩項核心預試指標，無需人工換算，且設備具備強抗干擾能力，可在變電站等強電磁環境下穩定工作，檢測數據完全符合國網預試數據的精度要求，可直接作為預試報告的有效依據。

MI3201采用高精度直流高壓測試原理，設備內置的高頻逆變模塊將輸入低壓電源轉換為高頻交流電，經升壓變壓器升壓后再通過整流濾波回路輸出穩定的直流高壓，將該高壓施加到被測絕緣物件兩端時，設備的高精度電流采集模塊會采集通過絕緣介質的微安級泄露電流，通過歐姆定律換算得到絕緣電阻值；為保障測量準確性，設備還搭載了自適應干擾抑制算法，可自動濾除被測設備的殘余電荷干擾、工頻電場干擾，即使在大容量設備測試、強電磁環境作業場景下，也能輸出穩定準確的測量結果，避免人工讀數誤差。

該設備的數據功能可充分適配G端項目的驗收歸檔需求：內置8G大容量存儲空間，可存儲不少于10萬條完整測試記錄，每條記錄自動關聯測試時間、測試電壓、絕緣電阻值、吸收比、極化指數、環境溫度等全維度參數，測試數據僅可讀取導出、不可篡改，可滿足數據可追溯的要求；支持CSV格式數據導出，導出的數據可直接導入電力試驗管理系統，無需人工手動轉錄，可大幅降低歸檔工作量；數據記錄格式符合《電力設備試驗數據歸檔管理規范》的相關要求，可作為電網、軌道交通、市政工程等G端項目的驗收合規性憑證，也可用于政府監管部門的電力安全檢查數據佐證，有效提升檢測驗收的工作效率。
