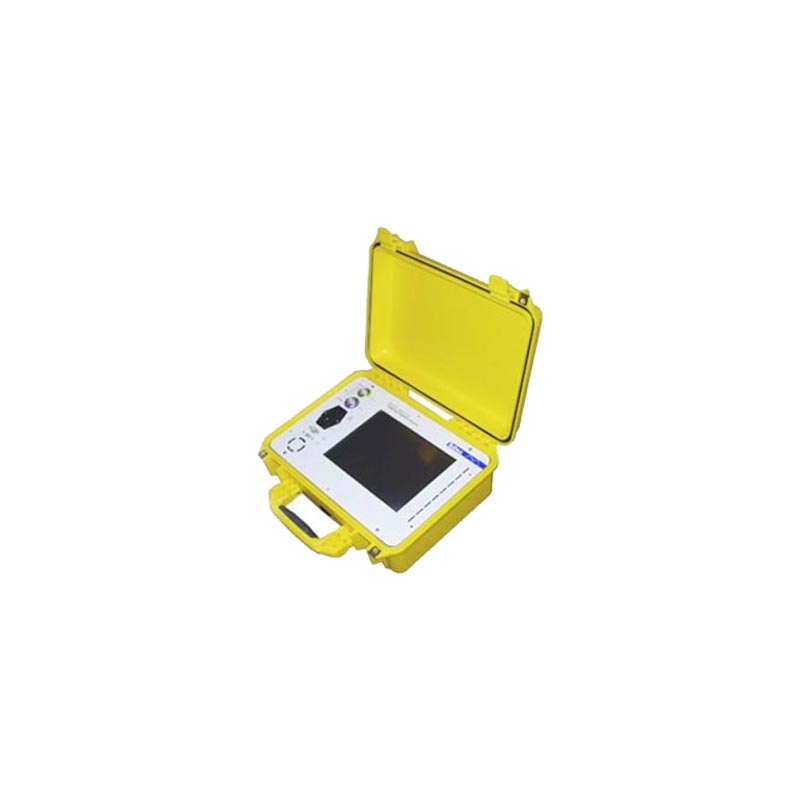

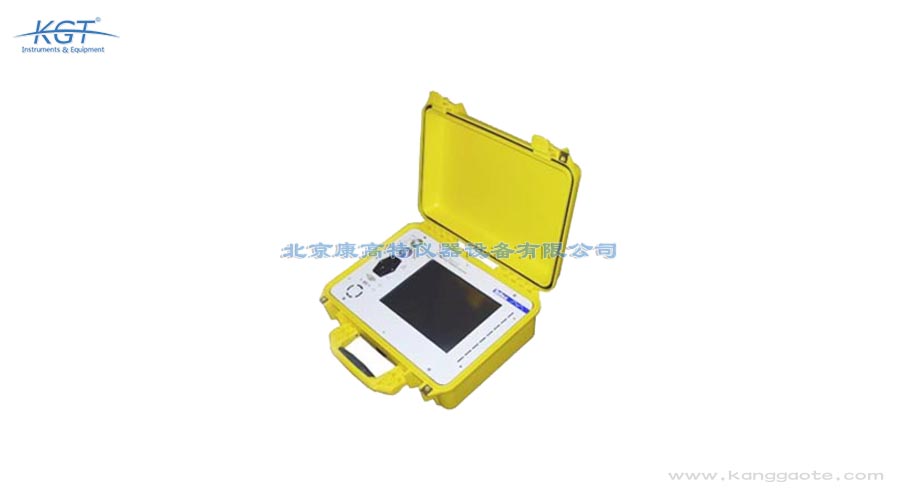

瑞士HAEFELY(哈弗萊) FRA 5310頻率響應分析儀是一種用于檢測變壓器繞組機械變形的診斷儀器，核心用途是通過掃頻響應分析判斷繞組是否因短路電動力或運輸損壞發生位移與扭曲。該儀器在很寬的頻率范圍內測量繞組的傳遞函數，記錄變壓器的頻率響應指紋，即使微小的繞組運動也會導致傳遞曲線出現清晰變化并可被檢出。FRA 5310采用嵌入式計算機與基于Windows的軟件及觸摸屏操作，配合特殊有源測量探頭最大限度降低連接與接地影響，實現可重復的繞組變形診斷，是變壓器狀態評估與故障溯源的重要工具。儀器在10Hz至10MHz寬頻范圍內測量繞組傳遞函數，記錄變壓器頻率響應指紋用于變形比對。輸出信號0.1Vpp至12Vpp（50Ω負載）可調，輸入阻抗提供50Ω與1MΩ兩檔可選，動態范圍大于100dB。

與常規電氣試驗相比，瑞士HAEFELY FRA 5310頻率響應分析儀以掃頻響應分析提供更直接的繞組結構信息。常規方法難以發現未引起電氣參數明顯變化的輕微變形，而FRA 5310通過記錄頻率響應指紋，使微小的繞組運動或扭曲在轉移曲線上呈現清晰變化，靈敏度更高。有源探頭設計與明確的連接接地技術帶來高測量可靠性與可重復性，自動視窗測試軟件與大尺寸彩色觸摸屏及遠程啟動按鈕使操作簡便。其能夠在出廠、交接與運行多個環節開展同一基準下的變形比對，為變壓器全生命周期的狀態跟蹤提供量化依據。內置安全連接控制會在施加電壓前校對設置，降低誤接線風險。內置打印機可在無計算機環境下即時輸出紙質報告。測量耗時約一分半鐘，適合大批量變壓器的快速普查。測試結果可納入設備狀態評價體系，支撐預測性維護決策。現場單人即可在引導下完成整套測量流程。

選用瑞士HAEFELY FRA 5310頻率響應分析儀時，應關注其頻率范圍與動態范圍是否覆蓋被測變壓器的診斷需求：10赫茲至10兆赫茲的頻帶與大于100分貝的動態范圍，足以分辨細微的繞組結構變化。需確認掃頻模式支持對數、線性與用戶自定義，以便針對不同類型變壓器靈活設置。輸入阻抗50歐與1兆歐兩檔可選，配合0.1至12伏峰峰值可調輸出，適應不同量程的傳遞函數測量。還應看重軟件能力，儀器依據相關電力行業標準自動解釋結果，并可將測試設置與結果存儲調用，配合內置打印機輸出，是兼顧精度與易用性的變形診斷方案，適合規模化開展變壓器狀態評價。自動解釋功能減少了人工判讀的主觀差異，結論更一致。出廠與交接兩次測量的橫向比對，能有效識別運輸造成的損傷。測量所得曲線可導入專業軟件做進一步頻譜與趨勢分析。規范的曲線比對流程減少了人為判讀的主觀偏差。

使用瑞士HAEFELY FRA 5310頻率響應分析儀時，先將有源測量探頭按接線圖連接到被測變壓器的對應繞組端子，確保連接與接地方式符合規范，以降低外部干擾。在視窗軟件中選擇測試模式與掃頻范圍，儀器自動完成10赫茲至10兆赫茲的掃頻并采集傳遞函數曲線。安全連接控制功能會在施加常規測試電壓之前校對測試設置，確認無誤后再執行測量。測量完成后可調用歷史指紋進行比對，或由軟件依據相關行業標準自動判讀變形結論，結果可經通用串行總線接口導出或通過內置打印機輸出。全程由引導式界面與遠程啟動按鈕控制，顯著降低對操作人員經驗的依賴，提升現場作業的一致性與安全性。動態范圍大于100分貝確保了在強干擾現場仍能分辨微弱響應變化。引導式界面配合遠程啟動按鈕，使現場單人即可完成整套測量。測量數據的電子化歸檔便于與歷史基線長期對照。

瑞士HAEFELY FRA 5310頻率響應分析儀適用于變壓器繞組機械變形的各類診斷場景。它可對電力變壓器、配電變壓器在出廠試驗、交接驗收與運行中預防性試驗環節開展變形檢測，也可用于運輸前后或短路沖擊后的狀態比對。借助頻率響應指紋，工程師能夠發現繞組松動、位移、扭曲等早期隱患，為檢修決策提供依據。儀器緊湊可靠的結構適合變電站、制造廠與檢修基地等現場使用。相比于僅依賴電氣試驗的傳統方法，掃頻響應分析能夠更直觀地反映繞組幾何結構的變化。有源探頭與明確的接地技術保證了在復雜現場環境下仍能獲得穩定一致的測量結果。同型號同相繞組之間的曲線比對，是發現變形的最有效手段之一。該設備重量8公斤，結構堅固，適合頻繁往返于各變電站的巡檢。寬電壓供電使其在不同地區的現場均能直接接入市電使用。

使用瑞士HAEFELY(哈弗萊) FRA 5310頻率響應分析儀須遵守變壓器測試安全規范。儀器輸入端口設有75V氣體放電管與15V瞬態二極管浪涌保護，但仍須在連接前確認被測變壓器已可靠放電、各側繞組短接接地，防止感應高壓損壞探頭。安全連接控制功能會在施加測試電壓前校對接線，若提示異常須立即修正。有源探頭連接須嚴格按規范并保持良好接地，避免引線引入誤差。設備工作溫度0至+50°C、濕度10至90%無凝露，應在額定環境內使用，存儲于-20至+70°C，確保現場測量精度與儀器安全，延長設備服役周期。安全連接控制功能在施加常規測試電壓前校對測試設置，保障人員與儀器安全，避免誤接線導致設備損傷，使變壓器繞組的掃頻響應分析在現場更加可靠易用。儀器支持DL/T 911-2004標準自動判讀，借助引導界面與遠程啟動按鈕可在變電站現場高效作業，是新變壓器出廠與交接試驗建立指紋基線的理想診斷設備。

瑞士HAEFELY FRA 5310頻率響應分析儀是一種用于檢測變壓器繞組機械變形的診斷儀器，核心用途是通過掃頻響應分析判斷變壓器內部繞組是否發生位移、扭曲或變形。該儀器基于在很寬頻率范圍內測量繞組傳遞函數的原理工作，能夠記錄變壓器的頻率響應指紋，即便是微小的繞組運動或扭曲也會導致轉移曲線出現清晰變化，從而被準確識別。其失真可能源自短路期間的電動力或運輸過程中的碰撞損傷，FRA 5310可在出廠、交接與運行中多個環節開展變形診斷，是變壓器狀態評價的重要工具。特殊的有源測量探頭可最大限度降低測試對象連接與接地的影響，從而獲得可重復的測量結果。嵌入式計算機配合基于視窗的軟件與觸摸屏，使整套測試流程在引導式界面下高效完成。該儀器記錄的頻率響應指紋可長期保存，形成變壓器的變形基線檔案。

與簡易阻抗電橋或離線電氣試驗相比，瑞士HAEFELY(哈弗萊) FRA 5310頻率響應分析儀以掃頻響應分析提供繞組機械狀態的靈敏診斷。它在10Hz至10MHz范圍繪制傳遞函數指紋，能發現常規直流電阻、變比試驗難以察覺的微小繞組位移與扭曲，靈敏度更高。特殊有源探頭與明確接地技術帶來優于100dB動態范圍的可重復測量，最高24Vpeak（1MΩ）輸出提升信噪比。配套Windows軟件支持DL/T 911-2004自動判讀與曲線比對，內置打印機與安全連接控制進一步增強現場易用性，是變壓器繞組變形早期預警的專用診斷方案，有助于在故障擴大前及時處置。整機重8kg、供電90至265VAC寬電壓，便攜堅固，適合在變電站等現場頻繁轉場部署使用。儀器在10Hz至10MHz寬頻范圍內測量繞組傳遞函數，記錄變壓器頻率響應指紋，即使微小的繞組運動或扭曲也會導致傳遞曲線出現清晰變化并可被檢出。

瑞士HAEFELY(哈弗萊) FRA 5310頻率響應分析儀基于掃頻響應分析（SFRA）原理工作。儀器向變壓器繞組注入掃頻測試信號，在10Hz至10MHz寬頻范圍內測量繞組的傳遞函數U1/U2(f)與阻抗函數U1/I2，記錄其頻率響應指紋。當繞組因短路電動力或運輸沖擊發生機械位移、扭曲時，線圈電感與電容分布改變，傳遞曲線會出現可識別的偏移。特殊有源測量探頭與明確的連接、接地技術最大限度降低測試引線影響，確保重復測量的一致性；安全連接控制功能在施加常規測試電壓前校對測試設置，保障人員與儀器安全，避免誤接線導致設備損傷。安全連接控制功能在施加常規測試電壓前校對測試設置，保障人員與儀器安全，避免誤接線損傷。儀器支持DL/T 911-2004標準自動判讀，借助引導界面與遠程啟動按鈕可在變電站現場高效作業。

影響瑞士HAEFELY(哈弗萊) FRA 5310頻率響應分析儀診斷準確性的因素主要是接線一致性與現場干擾。繞組變形判讀依賴與歷史指紋的比對，若兩次測試的探頭接法、端子或接地方式不同，曲線會出現假性偏移，必須嚴格按相同連接規范重復測量。現場強電磁環境與不良接地會耦合干擾，特殊有源探頭與明確接地技術可將影響降至最低，大于100dB動態范圍保障微弱信號分辨。保障方法包括：統一接線與探頭位置、利用安全連接控制校對、在標稱環境下測量、以相同掃頻參數復測，從而獲得可信的繞組頻率響應比對結果，支撐精準診斷。配備Intel Atom處理器、2GB內存、Windows 7 Embedded系統與10.4英寸SVGA觸摸屏，測量結果存儲于CompactFlash卡并可經USB或內置打印機輸出便于比對。
