| 測量原理 |
· 基于 FFT 頻域測量（1024 點 FFT 計算） · STD（Shaped Time Domain）測量模式，利用峰值檢波器進行計權峰值測量 |
|||
| 傳感器 |
· 正交線圈用于磁場測量 （傳感器類型 35 cm 2 ） · 正交電極板用于電場測量（傳感器類型 50 cm 2 ） |
|||
| 特性和功能 | ||||
| EHP-50F控制 | 連接 NBM-550 | PC 軟件 EHP50-TS 遠程控制 | 單機工作，無顯示 | |
| 測量功能 |
頻譜分析 帶標記估計功能 |
頻譜，全向 標準，全向 （頻譜與標準相關，以百分比顯示） |
頻譜，全向和X，Y，Z 標準，全向和X，Y，Z （頻譜與標準相關，以百分比顯示） 三維頻譜 |
- |
| 最高峰值（最大頻譜） | 全向和 X，Y，Z |
全向； 最大 6 Hz … 100 kHz（Span 0.5/1/2/10/100kHz） |
||
| 寬帶 | ||||
| 計權峰值 |
全向和X，Y，Z 帶有隨時間變化曲線圖 |
- | ||
| 符合 IEC 61786-2（時域）的計權峰值，可選標準 |
EMF Directive 2013/35/EU, Limbs Action Levels EMF Directive 2013/35/EU, High Action Levels EMF Directive 2013/35/EU, Low Action Levels ICNIRP 2010 Occupational ICNIRP 2010 General Public ICNIRP 1998 Occupational ICNIRP 1998 General Public |
- | ||
| 其他的可選標準，作為限值曲線顯示或與標準相關的頻譜（用戶可添加多種標準） |
GB8702 General Public BGV B11 Area 2h/d BGV B11 Area 2 BGV B11 Area 1 |
- | ||
|
Safety Code 6 1999 RF Work Safety Code 6 1999 Gen Pub |
IEC C95.6-2002 Gen. Public IEC C95.6-2002 Occupation |
|||
| 數據記錄-自動保存 | 頻譜 | - | 三維頻譜或每個頻譜單獨保存為文本文件 | - |
| 最高峰值或?qū)拵?/span> | 定時保存 存儲間隔 1 s - 6 min 電池工作時間 > 9 h | - | 存儲間隔 30/ 60 s 電池工作時間 24 h | |
| PC 軟件 |
“NBM-TS” 評估、報表和輸出 |
“EHP50-TS” 測量、評估及保存到文件 |
“EHP50 Logger” 配置、讀數及保存到文件 |
|
| 結果類型/采樣 | 頻譜分析和標準 |
實時值（采樣） 平均值 最大保持 |
- | |
| 最高峰值或?qū)拵?/span> |
實時值（采樣） RMS/線性值/中間值 平均值 |
|||
| 計權峰值（隨時間變化曲線） |
200 個結果，循環存儲 時長 100 s - 2000 s |
200 個結果，循環存儲 時長100 s - 1000 s |
- | |
| 平均算法 | 移動 RMS平均4/8/16 或 32個結果平均 | 移動 RMS平均時間 30 s - 30 min | RMS，線性值和中間值所有結果參與運算 | |
| 輔助測試接口 |
單通道輸入，用于分析 30 nV - 1 V 的電信號 測量需要使用 PC 軟件 EHP50-TS 進行控制 同軸插孔類型 MMCX，輸入阻抗 1 kΩ |
|||
| 數據接口 |
連接 NBM-550 主機或 PC 軟件進行測量控制 塑料光纖（POF）接口，雙工 2 x 1000 μm RP-02，波特率 38400，長度達 40 m 注: 不支持用戶特殊要求的遠控操作 |
|||
| 頻率 | |||||
| 所有測量功能（計權峰值測量除外） | 范圍 （SPAN ） | 起始頻率（Fstart ） | 終止頻率（Fstop ） | 分辨率（Resolution ） | RBW |
| 400 kHz a) | 4800 Hz | 400 kHz | 976.56 Hz | 3600 Hz | |
| 100 kHz | 1200 Hz | 100 kHz | 244.14 Hz | 900 Hz | |
| 10 kHz | 120 Hz | 10 kHz | 24.414 Hz | 90 Hz | |
| 2 kHz | 24 Hz | 2 kHz | 4.8828 Hz | 18 Hz | |
| 1 kHz | 12 Hz | 1 kHz | 2.4414 Hz | 9 Hz | |
| 500 Hz | 6 Hz | 500 Hz | 1.2207 Hz | 4.5 Hz | |
| 200 Hz a) | 2.4 Hz | 200 Hz | 0.48828 Hz | 1.8 Hz | |
| 100 Hz a) | 1 Hz | 100 Hz | 0.24414 Hz | 0.9 Hz | |
| 計權峰值模式 | 1 Hz - 400 kHz | ||||
| 測量場強 b) | 電場 | 磁場 | |
| 測量范圍（手動選擇） | 低場強范圍 | 5 mV/m - 1 kV/m | 0.3 nT - 100 μΤ |
| 高場強范圍 | 500 mV/m - 100 kV/m | 30 nT - 10 mT | |
| 過載限值 | 200 kV/m | 20 mT | |
| 動態范圍 | 106 dB | 110 dB | |
| 顯示分辨率（NBM-550） | 低場強范圍 | 4 digits， ≥ 1 mV/m | 4 digits， ≥ 0.1 nT |
| 高場強范圍 | 4 digits， ≥ 0.1 V/m | 4 digits， ≥ 0.1 μT | |
| 顯示平均噪聲電平（DANL）（f ≥ 50 Hz，SPAN ≤ 1 kHz） |
5 mV/m（全向） 3 mV/m （單向） |
0.3 nT（全向） 0.2 nT（單向） |
|
| 電場/磁場抗擾度 | < 10 V/m @ 1 mT （磁場） | < 0.2 μT @ 20 kV/m（電場） | |
| 不確定度b) | 電場 | 磁場 | |
| 擴展的測量不確定度c) |
±9 %（典型值 ±5 %） @ 40 Hz - 100 kHz， ≥ 1 V/m |
±5.6 %（典型值 ±3 %） @ 40 Hz - 100 kHz， ≥ 200 nT |
|
|
平坦度 @ 100 V/m， 2 μΤ |
5 Hz - 40 Hz 40 Hz - 100 kHz 100 kHz - 400 kHz |
±0.35 dB （5 Hz - 400 kHz） |
±0.7 dB] ±0.35 dB ±0.7 dB |
| 線性度（對應 100 V/m， 2 μT） | ±0.2 dB （1 V/m - 1 kV/m） | ±0.2 dB （ 200 nT - 10 mT） | |
| 各向同性響應 | ±0.12 dB （典型值） | ±0.54 dB （典型值） | |
| 溫漂（55Hz 時典型值）（對應 23 °C，50 %相對濕度） | -0.004 dB/°C （-20 °C ~ 55 °C） |
-0.008 dB/°C （-20 °C ~ 23 °C） +0.013 dB/°C （23 °C ~ 55 °C） |
|
| 濕度偏差（55Hz 時典型值）（對應 23 °C，50 %相對濕度） |
+0.011 dB/% （10 % - 50 % 濕度） +0.022 dB/%（50 % - 90 % 濕度） |
-0.007 dB/% （10 % - 50 %濕度） +0.01 dB/% （50 % - 90 %濕度） |
|
| 通用參數 | |||
| 推薦校準周期 | 24 個月（校準數據保存在內部 EEPROM 中） | ||
| 三角支架接頭 | 螺紋嵌入，規格 UNC ?“ | ||
| 內置電池 | 鋰電池，可充電， 3.7 V / 5.4 Ah | ||
| 工作時間 | > 9 小時24 小時，獨立工作模式下 | ||
| 充電時間 | < 6 小時 | ||
| 外部供電 | 10 - 15 VDC，500 mA（接口 3.5/1.35 mm） | ||
| 溫度 |
操作 -20 °C ~ +55 °C 存儲 -30 °C ~ +75 °C 充電 0 °C ~ + 40 °C |
||
| 濕度（工作） | 0 ~ 95 %相對濕度，非冷凝 | ||
| 尺寸（H x W x D） | 109 mm x 92 mm x 92 mm （不考慮三角支架） | ||
| 重量 | 550 g （不考慮三角支架） | ||
| 原產地 | 意大利 | ||
| 訂購信息 | 編號 | ||
| 作為 NBM-550 選項 | |||

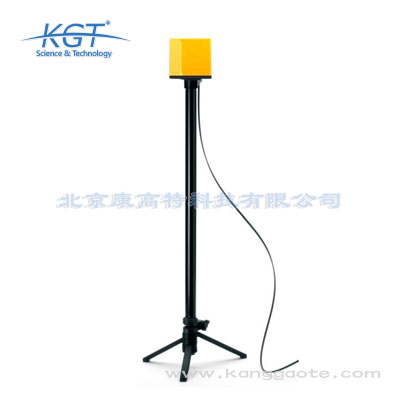

| EHP-50F 電場&磁場分析套件，1Hz-400kHz，與 NBM-550連接使用包括： | 2404/103 | ||
|
EHP-50F 主機 EHP-TS PC軟件(含CD手冊) 可伸縮三腳架，0.50m AC/DC 電池充電器 校準證書 |
O/E ~ USB 轉換器，RP-02/USB 光橋連接器 RP-2 線纜，F(xiàn)O 雙工，RP-02，10m 泡沫塑料，用于保護 EHP-50F（可裝入 NBM 硬質保護箱） 獨立工作模式 / PC 軟件控制 |
||
| EHP-50F電場&磁場分析套件，1Hz-400kHz，獨立工作/PC控制包括： | 2404/104 | ||
|
EHP-50F主機 EHP-TS PC 軟件 可伸縮三腳架，0.50m 小型三腳架 AC/DC電池充電器 校準證書 |
O/E ~ USB 轉換器，RP-02/USB 光橋連接器 RP-2 線纜，F(xiàn)O 雙工，RP-02，10m 便攜手提箱 用戶手冊 |
||
| 與 NBM-550 組成成套系統 | |||
| EHP-50F電場&磁場分析套件，1Hz-400kHz，獨立工作/PC控制包括： | 2404/104 | ||
|
EHP-50F主機 NBM系列硬質保護箱，可裝入5個探頭 電源9VDC，100V-240VAC 可充電鎳氫電池 背帶，1m 三腳架，0.16m USB接口線纜 NBM-TS軟件 NBM-550操作手冊 EF 0691電場探頭 |
EHP-50F 主機 泡沫塑料，用于保護 EHP-50F（可裝入 NBM 硬質保護箱） EHP-TS PC 軟件 可伸縮三腳架，0.50m AC/DC 電池充電器 O/E ~ USB 轉換器，RP-02/USB 線纜，F(xiàn)O 雙工，RP-02，10m 光橋連接器 RP-2 三角架，非導電性，1.65m 校準證書 |
||
| 可選附件 | |||
|
三角架，非導電性，1.65m ，帶工具包 O/E ~ RS232 轉換器， RP-02/DB9 FO 雙工線纜，RP-02，2m FO 雙工線纜，RP-02，20m |
2244/90.31 2260/90.06 2260/91.02 2260/91.03 |
||
選購面向電力檢測、測試場景的低頻電磁輻射分析儀，首先需要關注設備的標準符合性，這是B端電力企業、G端監管單位采購時的核心評估指標，通常需要符合三類標準：一是國際通用標準，包括ICNIRP非電離輻射防護標準、IEC 61786電磁測量設備技術標準；二是國內國家標準，如GB 8702《電磁環境控制限值》、GB/T 7354《局部放電測量標準》；三是電力行業標準，如DL/T 988《變電站電磁環境測試規范》、DL/T 417《電力設備局部放電現場測量導則》。EHP-50F低頻電磁輻射分析儀完全符合上述所有標準要求，測量頻段覆蓋1Hz-400kHz，剛好覆蓋電力系統所有低頻電磁信號的頻段范圍，支持FFT頻譜分析，可精準定位電磁干擾源，同時支持電場磁場同時測量，可同時獲取兩類參數的檢測數據，無需分兩次作業，大幅提升變電站巡檢、電力設備絕緣檢測的效率。設備內置數據記錄器可完整存儲所有檢測數據，滿足檢測數據溯源的合規要求，既適合電力運維團隊開展日常巡檢、絕緣測試、故障排查作業，也適合監管單位開展執法檢測、項目驗收等工作，是目前電力檢測領域認可度較高的低頻電磁輻射分析設備，廣泛應用于全國各級電網公司、
EHP-50F低頻電磁輻射分析儀是專為電力檢測、測試場景研發的專業設備，可覆蓋絕大多數低頻電磁輻射測量需求，核心適用場景包括變電站巡檢、輸變電線路運維、電力設備絕緣性能檢測、新能源場站電磁環境評估、輸變電項目環評驗收等。從核心參數來看，這款設備的測量頻段覆蓋1Hz-400kHz，完全匹配電力系統工頻50/60Hz、諧波、中頻電力設備的電磁信號頻段，支持FFT頻譜分析功能，可精準識別不同頻率的電磁信號來源，區分正常運行信號與故障異常信號，為電力運維人員排查故障提供數據支撐。設備同時支持電場磁場同時測量，無需更換探頭或切換測量模式，大幅提升巡檢、檢測效率，符合ICNIRP國際非電離輻射防護委員會標準，同時滿足GB 8702《電磁環境控制限值》、DL/T 988《變電站電磁環境測試規范》、IEC 61786《電磁輻射測量儀技術要求》等國內外行業標準要求，內置數據記錄器可實現連續24小時以上的長時間數據存儲，無需額外配置存儲設備，適合戶外長時間巡檢作業使用。這款設備既滿足B端電力公司、電科院、第三方檢測機構的日常檢測、絕緣測試需求，也符合G端生態環境部門、住建部門、能源監管單位的執法檢測、項目
面向電力檢測、測試場景的專業低頻電磁輻射分析儀，通常都需要支持系統對接能力，滿足電力企業數字化運維的需求，EHP-50F低頻電磁輻射分析儀就具備完善的系統對接能力，支持Modbus-RTU、TCP/IP等主流通訊協議，可直接對接電網公司的智慧運維平臺、變電站智慧巡檢系統、電力檢測數據管理平臺等，實現檢測數據的實時上傳，無需人工錄入，大幅提升數據處理效率，降低人為誤差。這款設備的核心功能十分豐富：首先是寬頻段測量，覆蓋1Hz-400kHz的全低頻段，完全匹配電力系統各類低頻電磁信號的檢測需求，可應用于變電站巡檢、絕緣檢測、電磁環境評估、電磁干擾排查等多個場景；其次是FFT頻譜分析功能，可實時分析不同頻率的電磁信號強度和來源，快速定位故障點，為電力運維人員排查絕緣故障、電磁干擾問題提供數據支撐；第三是電場磁場同時測量，單次作業即可獲取兩類完整數據，提升檢測效率；第四是符合ICNIRP等國內外多項標準，可自動完成限值比對，直接輸出合規性結論，無需人工換算；第五是內置大容量數據記錄器，可存儲超過10萬組檢測數據，支持離線存儲，適合戶外長時間巡檢作業，數據可隨時導出溯源，滿足檢測合規性要求。這款
變電站巡檢是電力運維的核心工作之一，變電站內包含變壓器、開關柜、母線、高壓斷路器等大量高壓電力設備，運行過程中會產生低頻電磁輻射，同時設備絕緣劣化時也會產生特征電磁信號，因此需要選擇頻段匹配、精度達標、功能適用的專業電磁檢測設備。EHP-50F低頻電磁輻射分析儀是變電站巡檢場景的首選設備之一，其測量頻段覆蓋1Hz-400kHz，完全覆蓋變電站內工頻、諧波、局部放電等所有低頻電磁信號的頻段范圍，檢測精度方面，電場測量精度可達±2dB，磁場測量精度可達±1.5dB，電場測量范圍覆蓋1V/m-100kV/m，磁場測量范圍覆蓋1nT-10mT，完全滿足變電站各類電磁信號的檢測需求。設備支持FFT頻譜分析功能，可精準區分不同設備產生的電磁信號，快速定位絕緣故障產生的局部放電信號，大幅縮短故障排查時間，同時支持電場磁場同時測量，無需切換測量模式，巡檢人員單次作業即可獲取完整的電磁數據，提升巡檢效率。設備符合ICNIRP標準，可自動比對限值輸出合規性結果，無需人工換算，內置數據記錄器可存儲超過10萬組檢測數據，適合長時間戶外巡檢作業，還支持Modbus通訊協議，可直接對接變電站智慧運維系統，實現檢測
專業級的低頻電磁輻射分析儀大多支持電場和磁場同時測量，其中EHP-50F低頻電磁輻射分析儀就是這類設備的代表，無需更換探頭、無需切換測量模式，即可同步獲取同一位置的電場、磁場檢測數據，大幅提升電力檢測、測試的作業效率。在電力絕緣檢測場景中，這款設備的作用十分突出：首先，電力設備絕緣劣化、出現局部放電故障時，會產生特征性的低頻電磁信號，EHP-50F的測量頻段覆蓋1Hz-400kHz，剛好覆蓋局部放電的特征頻段，配合FFT頻譜分析功能，可精準識別局部放電信號，區分是絕緣故障產生的信號還是其他電力設備的正常運行信號，幫助運維人員快速定位絕緣故障點，避免故障擴大引發停電事故。其次，設備符合ICNIRP、GB 8702、DL/T 988等多項國內外標準，檢測數據具備合規性，可直接用于絕緣測試報告的出具，滿足B端電力企業預試定檢、第三方檢測機構出具檢測報告的需求，也符合G端監管單位的驗收、執法要求。另外，設備內置數據記錄器，可長時間連續記錄檢測數據，適合對電力設備開展長時間絕緣監測，捕捉偶發的絕緣異常信號，還支持?jǐn)?shù)據導出和系統對接，可將檢測數據直接上傳到電力運維管理平臺，實現絕緣檢測數據的統一管
