意大利ISA DRTS 33三相繼電器測試儀在使用時須嚴格遵守電氣安全與操作規范。DRTS 33由ISA設計為接入85至264V交流主電源，頻率45至65Hz，現場應確保供電插座容量不低于16A并注意接地可靠。該三相繼電器測試平臺的電流電壓輸出端子帶有危險電壓，接線與改線須在輸出為零、設備斷電狀態下進行，并確認被測回路已隔離。二進制輸入支持最高300V直流或230V交流，連接前應核對輸入類型與電壓等級以免損壞通道。電池模擬器輸出0至260V直流，操作時需防止短路與反接。設備功耗最大可達2700W，應使用符合規格的電源線并避免過載與高溫環境。遵循上述注意事項，DRTS 33才能在保證人員與設備安全的前提下穩定運行，延長關鍵部件的使用壽命，降低現場意外風險。搬運時應使用機身手柄并避免劇烈碰撞，存放環境應保持干燥通風以防潮氣侵蝕內部電路，長期停用前應將輸出歸零并斷開主電源，按周期進行自檢以維持量值可信。

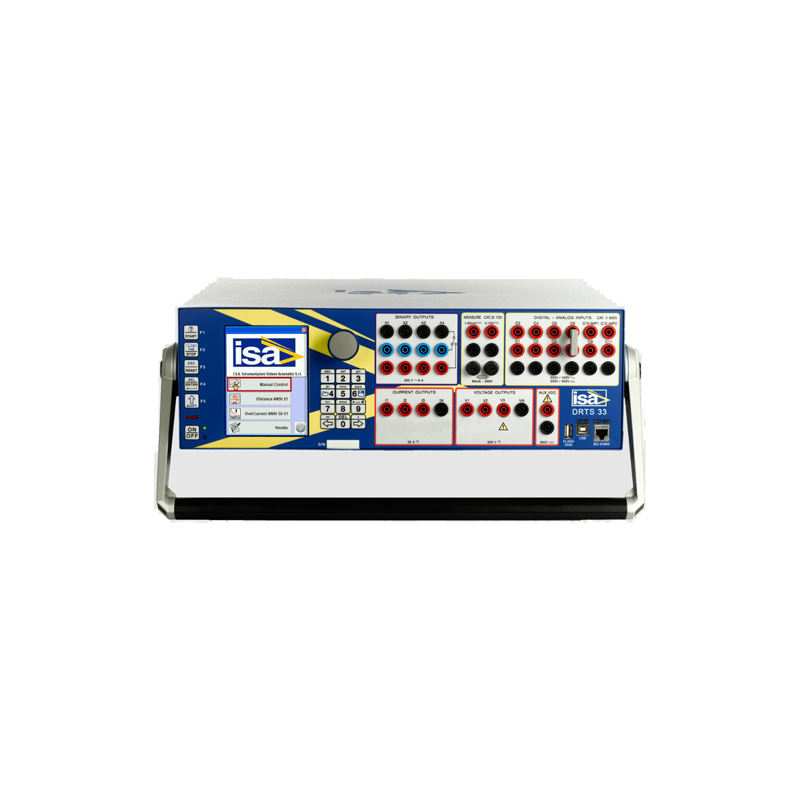

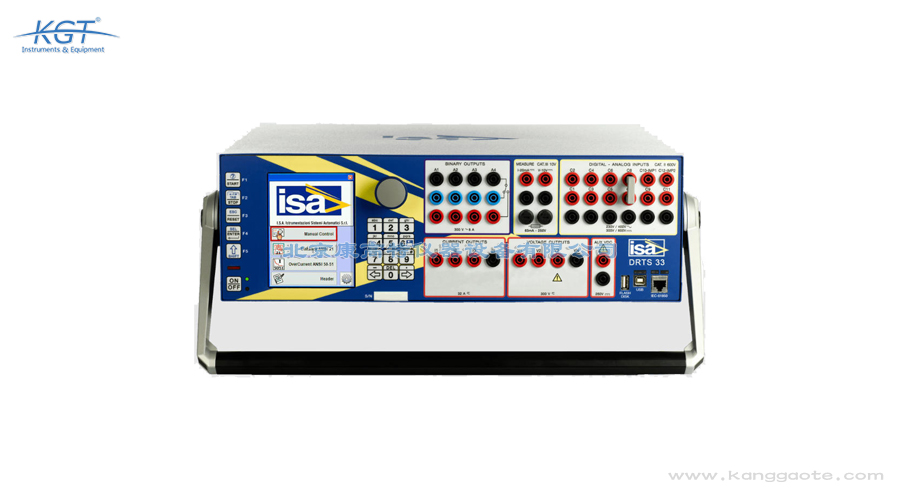

意大利ISA DRTS 33 是一款面向保護繼電器、電能表、傳感器與電能質量表的新一代三相繼電器測試儀，也屬于二次注入繼電器測試系統與電力系統模擬器。該儀器旨在滿足變電站調試、維護以及各類繼電器測試的全部需求，可測試機電式、固態、數字式及符合 IEC 61850 標準的繼電器。DRTS 33 提供 3 路電流、3 路電壓與 1 路電池模擬器輸出，配合 TDMS 軟件，適用于實驗室檢測與現場工程調試，是繼電保護校驗的多功能平臺。DRTS 33 還提供 1 路電池模擬器輸出，并標配 USB 與以太網接口以及筆驅接口，配合 TDMS 軟件形成從試驗策劃、執行到報告歸檔的閉環；其內置主要制造商繼電器完整庫，使現場調用標準模板更為高效。DRTS 33 憑借 TDMS 軟件與高穩定輸出，成為繼電保護校驗現場與實驗室的可靠平臺。

DRTS 33 三相繼電器測試儀配備 12 個二進制輸入，分為 6 組相互隔離的通道，支持無源或帶電壓、干接點以及多種觸發條件，定時器分辨率達 0.01ms，計時精度為測量值的 0.001% 加 0.1ms。該儀器另設 2 個計數器輸入，脈沖頻率范圍 0 至 100kHz，采樣率最高 10kHz。ISA 通過 DRTS 33 的這一設計，實現了對繼電器動作時序的高分辨率捕捉，滿足精密保護與同步試驗的高要求。DRTS 33 的計數器輸入脈沖頻率范圍 0 至 100kHz，采樣率最高 10kHz，二進制輸入分 6 組相互隔離；該設計以高分辨率計時捕捉繼電器動作時序，滿足精密保護與同步試驗對時間精度的嚴苛要求。DRTS 33 憑借 TDMS 軟件與高穩定輸出，成為繼電保護校驗現場與實驗室的可靠平臺。

DRTS 33 三相繼電器測試儀配套先進的 TDMS 測試與數據管理軟件，用于編輯測試方案、執行自動測試、評估結果并生成報告。該軟件內置主要制造商繼電器的完整庫，檢測人員可快速調用標準模板，也可保存自定義序列。ISA 通過 DRTS 33 與 TDMS 的組合，實現了從試驗策劃、現場執行到報告歸檔的閉環管理，提升了繼電保護校驗工作的規范性與可追溯性，便于檢測數據的集中管理。TDMS 軟件兼容所有 ISA 測試集，可在現場或實驗室對時序、運動與電阻數據綜合評估；DRTS 33 以該軟件實現測試方案標準化，提升繼電保護校驗工作的規范性與可追溯性，便于檢測數據集中管理與比對。DRTS 33 憑借 TDMS 軟件與高穩定輸出，成為繼電保護校驗現場與實驗室的可靠平臺。

DRTS 33 三相繼電器測試儀提供大電流輸出：3 路每路最高 32A，另有 1 路最高 96A；高功率輸出為 3 路每路 420VA、1 路 1000VA。該儀器的電壓發生器輸出 3 路 0 至 300V、1 路 0 至 600V。ISA 在 DRTS 33 上實現了優于 0.05% 的高精度輸出，電流失真度典型值低至 0.015%，為繼電器與電能表的精度校驗提供穩定可信的激勵信號，適合對測量準確性要求嚴苛的調試場景與型式試驗。DRTS 33 的電流失真度保證值 0.03%、典型值低至 0.015%，配合 4mm 香蕉插座與高分辨率讀數，為繼電保護校驗提供穩定可信激勵；該儀器以高質量、安全性與可靠性適應變電站噪聲環境。DRTS 33 憑借 TDMS 軟件與高穩定輸出，成為繼電保護校驗現場與實驗室的可靠平臺。

DRTS 33 三相繼電器測試儀內置 GPS 與 IRIG-B 接口，可用于分布在不同站點的設備之間的端到端測試與時間同步。該儀器同時具備 IEC 61850 協議接口、USB 與以太網接口，便于接入變電站通信網絡與測試管理系統。ISA 在 DRTS 33 上以緊湊輕巧的機身集成上述能力，使單臺儀器既能本地手動控制，也能參與多設備協同的系統性繼電保護校驗，適應智能變電站的測試需求。DRTS 33 具備 IEC 61850 協議接口與 GPS、IRIG-B 同步，使分布在不同站點的設備可開展端到端測試；緊湊輕巧機身集成上述能力，讓單臺儀器既能本地手動控制，也能參與多設備協同的系統性繼電保護校驗。DRTS 33 憑借 TDMS 軟件與高穩定輸出，成為繼電保護校驗現場與實驗室的可靠平臺。

DRTS 33 三相繼電器測試儀電流輸出精度保證值達 0.04%，電壓輸出保證值約 0.06%，失真度典型值僅 0.015%。該儀器以 4mm 香蕉插座連接，分辨率在 32A 電流時達 0.1mA，在 300V 電壓時達 10mV。ISA 在 DRTS 33 上采用高穩定度發生器設計，使輸出量值可溯源、可重復，從而為繼電器、電能表與電能質量表的精度校驗提供可靠基準，減少系統誤差對判定結果的影響，保障試驗結論的權威性。DRTS 33 電流輸出精度保證值 0.04%、電壓約 0.06%，高穩定度發生器使輸出量值可溯源可重復；該儀器為繼電器、電能表與電能質量表的精度校驗提供可靠基準，減少系統誤差對判定結果的影響，保障試驗權威性。DRTS 33 憑借 TDMS 軟件與高穩定輸出，成為繼電保護校驗現場與實驗室的可靠平臺。

意大利ISA DRTS 33三相繼電器測試儀的工作原理是利用內部高穩定度電流與電壓發生器，向被測保護設備施加可編程的交流激勵信號，再采集其動作響應完成判定。DRTS 33由ISA開發的內嵌軟件控制，通過TDMS平臺編輯試驗邏輯并下發至發生器，輸出頻率可在0至3000Hz范圍內編程，瞬態可達5000Hz，相位角覆蓋負360度到正360度且分辨率達0.001度。設備把二進制輸入測量到的接點變位、計數器信號與內部定時器相結合，以0.01ms分辨率、0.001%加0.1ms精度捕捉動作時序，采樣率最高10kHz。三相繼電器測試場景下，儀器還能經IEC 61850與GPS或IRIG-B接口參與系統級同步試驗，驗證整條保護鏈路的動作配合關系。這種二次注入方式讓DRTS 33在不接入一次高壓回路的前提下即可完成保護邏輯校驗，既保障了試驗安全，又顯著提高了現場調試的工作效率，并可對動作時間做高分辨率記錄與存檔。儀器還內置256Mb存儲器，可保存約2000個測試結果，使現場采集的數據在返回實驗室后仍可復核與追溯，保障試驗鏈條完整。

意大利ISA DRTS 33三相繼電器測試儀的技術特點體現在一體化集成與高指標輸出兩個方面。DRTS 33由ISA將三路電流、三路電壓、電池模擬器與二進制輸入輸出集成于單臺18kg便攜機身，尺寸僅150乘466乘423毫米，便于現場搬運。相較分散的多臺儀表，該三相繼電器測試平臺減少了設備切換與頻繁接線。其電流失真度典型0.015%、電壓失真度典型0.05%，相位精度50或60赫茲保證0.02度，頻率誤差最大0.5ppm，分辨率小于5微赫茲。設備還內置256Mb存儲器可保存約2000個測試結果，并配320乘240像素五點七英寸彩色顯示屏與十二鍵鍵盤、數字旋轉編碼器。這些特性使DRTS 33在保持輕量化的同時，提供接近實驗室級別的激勵質量，適合對體積、重量與性能均有嚴格要求的應用環境，現場單人即可完成搬運與部署，降低作業人力成本。與需要多臺儀器組合的方案相比，DRTS 33的單機集成顯著縮短了現場準備時間，內置繼電器庫涵蓋主要制造商型號，調用模板即可快速開始試驗。

意大利ISA DRTS 33三相繼電器測試儀在兼容標準與通信規范上具備明確依據。DRTS 33由ISA設計，能夠測試符合IEC 61850通信標準的現代數字保護裝置，并通過可選IEC 61850接口接入變電站過程層網絡，支持面向通用對象的變電站事件報文。該三相繼電器測試系統支持IRIG-B光纖同步與GPS時間對齊，滿足端到端系統級試驗對時間一致性的要求。設備符合主流繼電保護試驗對精度與采樣率的規范，二進制輸入采樣率最高10kHz，帶Transcope選件可達50kHz，計數器輸入覆蓋0至100kHz。電流電壓頻率可在0至3000Hz編程并支持瞬態至5000Hz，適配多種保護算法驗證。憑借上述標準化接口與協議支持，DRTS 33可與遵循國際電工委員會規范的保護裝置協同工作，提升跨廠商設備的互操作能力與試驗可比性，便于納入統一的自動化測試體系。設備對二進制輸入的觸發條件支持常開、常閉、邊沿與布爾邏輯，且每個輸入獨立配置，便于對接不同原理的保護出口回路，提升標準符合性的驗證深度。
