DMI553交直流數字測量儀的設計與判定符合IEC 61083-3:2020關于高壓試驗測量系統的相關要求，該標準規定了測量系統的性能與校準方法。儀器的交流測量精度為正負0.1%讀數加100微伏、直流為正負0.1%讀數加1毫伏，輸入電壓范圍0至400伏峰值、基波頻率覆蓋10至600赫茲并可分析至20次諧波，這些指標均在標準框架內實現。為保證量值可靠，用戶應使設備處于校準有效期內，并在軟件中正確錄入分壓器或分流器的轉換系數，使顯示工程量可追溯。需要指出的是，標準符合性只是可靠工作的基礎，現場仍應依據行業規范作業并定期送檢，只有在校準有效期內且功能正常的儀表，其讀數才可作為驗收依據。定期對儀器進行期間核查，有助于及時發現性能漂移，保障耐壓試驗數據的科學性與公信力，這也是量值溯源落地的必要環節。用戶在出具試驗報告時，應引用對應的標準條款，以保證結論被監管機構與驗收方認可，使現場測量真正服務于量值準確的目標，讓高精度采集轉化為可信的驗收結論。

DMI553交直流數字測量儀基于高分辨率數字化測量原理工作。被測信號經分壓器或分流器衰減后送入儀器的BNC電壓輸入接口，前端以標稱1兆歐并聯3皮法的高輸入阻抗接收信號，由24位模數轉換器以48.8千采樣點每秒連續采樣，并利用50萬點的數據流存儲深度完整記錄波形。儀器內部按標準算法分別計算交流量與直流量：對交流給出基波有效值、峰值、峰值除以根號二等參數，并可分析至20次諧波；對直流給出平均值、紋波與峰值保持。軟件可內置分壓比或分流器系數，把測得的伏特值換算回千伏或安培等原始物理量，使讀數直觀對應現場真實量值。理解這一采集機理，有助于正確設置輸入阻抗、頻率范圍與轉換系數，使測得的參數既完整又真實，為后續按標準判讀提供可靠的數據基礎。在實際使用中，應保持與被試分壓器一致的真實接線方式，因為任何改變都會反映在采集波形中。操作人員應認識到DMI553捕獲的是當前工況下的真實瞬態，這正是它作為高壓試驗測量工具的價值所在，其數字化波形比模擬記錄更便于存檔與復核，也利于異地專家會診與長期質量追蹤，提升試驗數據的可利用價值。

與普通萬用表或通用示波器相比，DMI553交直流數字測量儀在高壓試驗場景下優勢明顯。萬用表只能給出單一數值、難以同步記錄波形與閃絡事件，示波器雖能看波形卻需手動換算且精度與隔離不足；而DMI553將高精度采集、參數計算與事件捕捉集成一體，交流測量精度達正負0.1%讀數加100微伏、直流達正負0.1%讀數加1毫伏，并自動計算峰值除以根號二等試驗判定所需量。其光纖隔離徹底切斷地環路，24位分辨率與50萬點存儲保障波形完整，配合CaMS軟件直接輸出千伏或安培工程量與PDF報告，遠勝手動記錄與分散儀器組合，使試驗數據更完整、更可追溯，也顯著降低人為讀數誤差帶來的風險。選型與使用時還應考慮通道需求：標準配置提供兩路50歐BNC電壓輸入，默認啟用一路，必要時可擴展電流測量通道。若試驗涉及長電纜或需更高分辨率，DMI553的24位轉換與50萬點存儲已能覆蓋絕大多數高壓試驗場景。對于承擔計量比對或作為上級標準的實驗室，其高分辨率與可追溯工程量更是必要配置。綜合來看，DMI553以集成化能力滿足常規驗收與高精度測量雙重需求，避免過度依賴多臺分散儀器帶來的協調與誤差問題。

操作DMI553交直流數字測量儀需注意安全與接線。儀器雖經光纖隔離保護，但高壓區采集前端仍處高電位，接線與拆線須在確認被試設備停電、放電并符合高壓規程后進行。標準配置提供兩路50歐BNC電壓輸入，默認啟用一路，連接時應確保插頭接觸可靠、避免松動引入噪聲；電流測量需外接分流器，該配件不在標準配置內。工作環境溫度為負20至55攝氏度，存儲溫度負40至85攝氏度，應避免超出范圍或凝露。供電為11伏鋰離子充電電池、容量97.2瓦時，須用配套充電器并關注電量。操作人員應做好絕緣與監護，防止誤入帶電區域，做到既用好儀器又保護好自身，使試驗工作安全可控。若發現顯示異常、觸發失效或讀數長時間無變化，應停止使用并核查接線與量程。操作人員還應接受基本高壓試驗培訓，理解耐壓參數限值概念，做到既用好儀器又保護好自身，使試驗工作安全可控。長期保管時應置于干燥通風處，避免潮濕與高溫加速器件老化，并定期通電檢查光纖鏈路與電池狀態，確保設備隨時處于可用狀態，延長服役壽命。

DMI553測得的參數需結合試驗類型解讀。對交流耐壓，基波有效值與峰值用于判定是否達到試驗電壓，峰值除以根號二是工頻試驗合格判定的關鍵參量；波峰系數與諧波分析可揭示波形畸變。對直流耐壓，平均值與紋波反映電壓質量，紋波過大會影響絕緣老化評估；峰值保持則記錄過程中的最大瞬時值。閃絡峰值保持量在擊穿試驗中尤為重要，它同步保存閃絡峰值、閃絡修正有效值與電壓上升速率，是分析擊穿機理與定位失效的直接依據。判讀時應結合標準允差與歷史數據，發現異常應檢查分壓器、接線或干擾因素后重測，將儀器記錄作為啟動進一步核查的依據而非孤立結論，保障高壓試驗量值可靠。操作人員面對異常波形應保持冷靜，按預案處置。建議結合歷史數據與相關標準要求確定判定閾值并定期復核，將儀器數據作為啟動進一步核查的信號而非最終結論。對于持續超差或明顯異常的測量值，應標記為重點關注對象，安排復查或返廠計量，避免帶病運行，防患于未然，保障高壓試驗量值可靠與設備安全，切實守住絕緣診斷底線。

DMI553交直流數字測量儀通過硬件與架構雙重抑制高壓試驗干擾。最關鍵是光纖隔離通訊，控制室與高壓區之間以光纖傳輸數據，徹底切斷地環路，消除共模干擾與地電位抬升對測量的影響，同時保障人員安全。在采集層面，24位高精度模數轉換器配合50萬點數據流存儲，可完整保留波形細節，結合快速傅里葉變換分析各次諧波，幫助用戶識別畸變與串擾來源；高輸入阻抗與屏蔽線纜進一步降低外部耦合。實際試驗中，應正確設置頻率范圍與濾波，在疑有干擾時復測比對，并確保高壓側接線牢固、遠離強輻射源，使捕獲的波形真實反映被試設備響應而非外界噪聲。科學的判別流程能避免誤判，使測量結果經得起后續復核。現場還應盡量避免在強輻射源附近布置非屏蔽線纜，并在異常時復測比對，必要時調整設置后重新評估，確保結論真實可靠。理解光纖隔離與高分辨率采集的作用機理，能幫助操作人員正確布置并合理解讀DMI553給出的波形，使高壓試驗測量經得起后續復核與標準化驗收，提升試驗結論的說服力與公信力。

使用DMI553配合CaMS軟件進行耐壓試驗測量的標準流程為：第一步，將儀器置于控制室，通過光纖適配器與高壓區采集前端連接，利用光纖隔離保障安全；第二步，用BNC線纜把儀器電壓輸入接到分壓器低壓臂，并按分壓比在CaMS軟件中錄入轉換系數；第三步，開機并選擇交流或直流測量模式，設置基波頻率與所需參數顯示項；第四步，施加試驗電壓，儀器實時顯示有效值、峰值與峰值除以根號二等，并同步記錄波形；第五步，若發生閃絡，系統自動保存擊穿前后一組測量值；第六步，在CaMS中調用模板生成報告并導出PDF。測量結束規范關機，整理光纖與線纜，登記試驗臺賬。規范的接線與記錄流程為數據有效性提供保障，也使每次試驗結果可追溯。為獲得可信數據，測量時應保持分壓器與儀器處于穩定狀態，避免在測量過程中改動接線，尤其在懷疑異常波形時應放慢并重復測量。每次任務結束后應在臺賬中登記測量位置與讀數，便于后續趨勢分析與溯源，使試驗結果在需要時可作為可審查的記錄支撐跨時段研判，提升整體數據管理質量與可追溯水平，方便后續質量追溯與責任界定。

DMI553交直流數字測量儀憑借高精度、電池供電與光纖隔離特性，廣泛應用于高壓實驗室、現場耐壓測試與計量校準。在變壓器、套管、絕緣子、電纜等設備的型式與交接試驗中，它承擔工頻與直流耐壓的電壓電流測量，并自動捕捉閃絡事件；在戶外變電站與工業現場，輕巧機身與鋰電供電使其便于移動部署，完成就地耐壓核查；在計量校準場景，高分辨率與可追溯工程量支持作為標準測量單元參與比對。得益于1.3公斤輕量、342乘315乘86毫米緊湊尺寸與長時電池，該儀器既適合固定試驗大廳，也適合現場多點作業。將DMI553納入高壓試驗量值體系，可顯著提升測量的準確性與可追溯性，筑牢絕緣診斷的數據基礎。對于不同行業用戶，依據自身試驗特征制定測量頻次與記錄要求，才能最大限度發揮該儀器的精度與隔離優勢。把現場測量嵌入既有試驗管理流程，可讓波形采集從偶發動作變?yōu)槌B(tài)能力，與固定標準裝置形成多層次防線，筑牢高壓試驗數據可靠的基石，提升整體絕緣診斷水平與設備健康管控能力，讓每一次測量都成為可靠的質量證據。

在高壓設備絕緣試驗、擊穿試驗以及現場耐壓測試中，DMI553交直流數字測量儀是記錄施加電壓與電流的核心儀表。當對變壓器、套管、電纜或絕緣子施加工頻或直流耐壓時，儀器通過分壓器采集低壓側信號，實時顯示交流有效值、峰值、峰值除以根號二，以及直流平均值、紋波等關鍵參數；若發生閃絡或擊穿，閃絡捕捉功能會同步保存擊穿前后的測量值與對應電壓，為失效分析保留證據。由于采用電池供電與光纖隔離，操作人員可在控制室安全監控，特別適合高壓試驗大廳、戶外變電站等供電與環境復雜的現場。試驗結束后由CaMS軟件導出帶波形截圖的報告，結合臺賬記錄每次實測波形與參數，支撐型式試驗與交接驗收的結論判定。對于運行年限較長、經過多次檢修的設備，建議在每輪狀態評價中安排耐壓試驗與DMI553測量，以便及時發現絕緣特性緩慢劣化的隱患。相比將設備送外協實驗室，就地測量能大幅縮短停電窗口，減少用戶停電時間，也更利于建立同批次設備的波形退化檔案，提升預防性維護水平與決策科學性，使絕緣狀態可控可測。

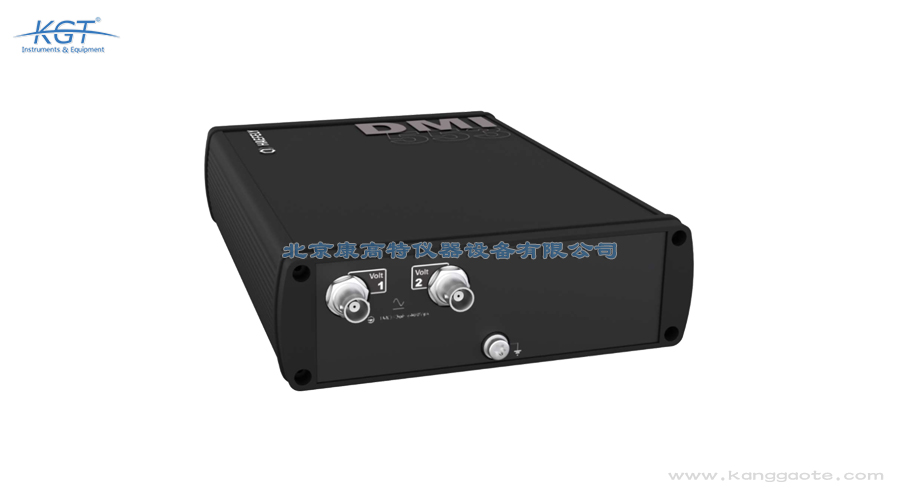

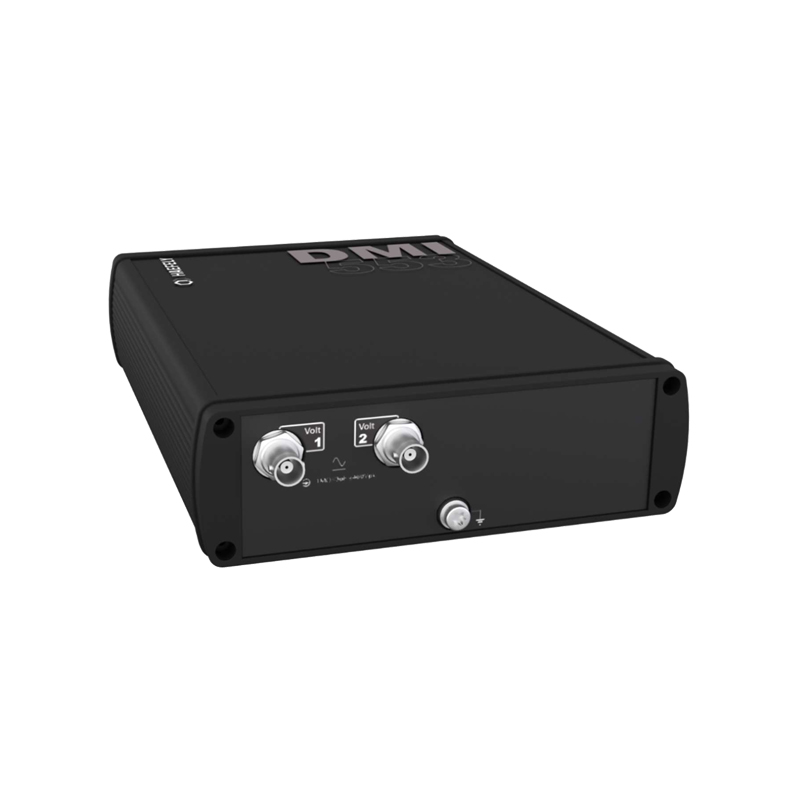

瑞士HAEFELY DMI553交直流數字測量儀是哈弗萊公司面向高壓設備絕緣試驗與擊穿試驗開發的手持式精密測量儀表，專門用于試驗過程中電壓與電流信號的測量、記錄與波形可視化。該儀器內置24位高精度模數轉換器，采樣率達48.8千采樣點每秒，可同時完成交流電壓電流與直流電壓電流的全參數測量，并具備波形采集、快速傅里葉變換頻譜分析與閃絡擊穿捕捉功能。設備符合IEC 61083-3:2020標準，采用鋰離子充電電池供電、整機僅重1.3公斤，通過光纖隔離通訊把控制室與高壓試驗區安全連接。搭配CaMS軟件后，能在電腦端以大字號顯示測量值，自動生成并導出PDF試驗報告，是高壓實驗室與現場耐壓測試中不可或缺的測量單元。對于變壓器、套管、絕緣子等的耐壓與擊穿試驗，實時掌握施加電壓的真實幅值與波形畸變，直接關系到合格判定的準確性，掌握DMI553的適用范圍有助于試驗人員規范完成交直流信號采集。
