與功能繁復的全計算機化局放探測系統相比，DDX 9101 做了精準取舍。它保留模擬探測器的基本功能，專注測量局部放電量與外加工頻測試電壓值，去掉了多數用戶并不需要的高級功能，因而操作更簡潔、更經濟實用。HAEFELY DDX 9101 通過前面板 8 個控制鍵即可完成模式選擇、閾值設定與合格判定，比復雜系統更易上手；同時仍可借助可選軟件與以太網實現數據管理與多通道監控，兼顧簡便與擴展。該局放測試儀還能直接替換任意品牌與型號的舊款模擬局放儀，定位為模擬探測器的現代化升級。其放大器提供 50 歐姆輸入阻抗，高通濾波可在 10、20、40、50、80 千赫茲間選擇，低通濾波覆蓋 100 至 500 千赫茲，輸入衰減范圍為零至 75 分貝并以 5 分貝為步長，滿足不同試品的干擾抑制需求。這種以合格判定為核心的精簡設計，使現場人員無需掌握復雜的圖譜分析即可完成日常抽檢任務。

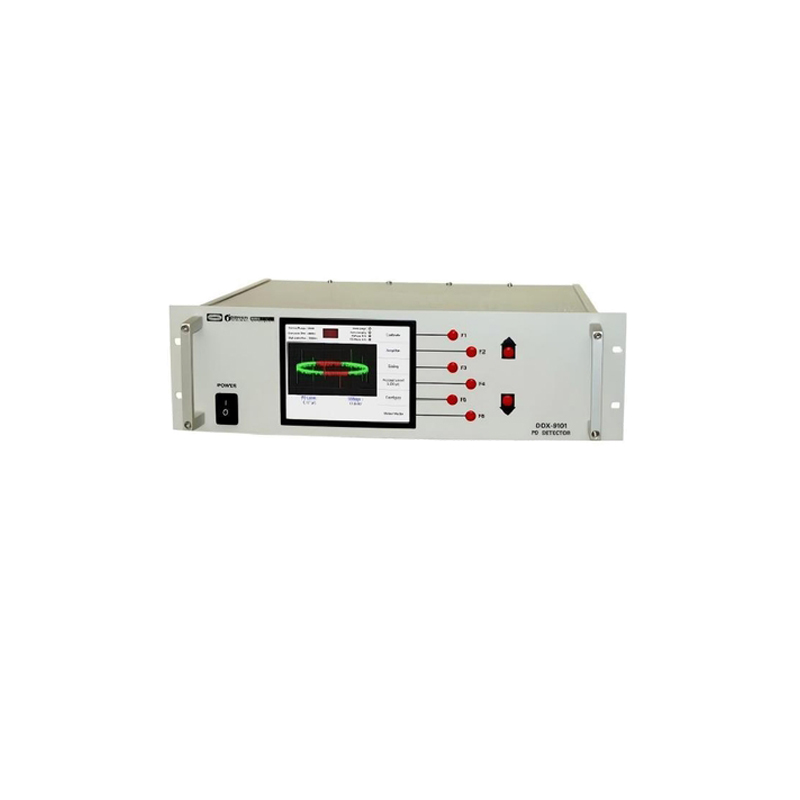

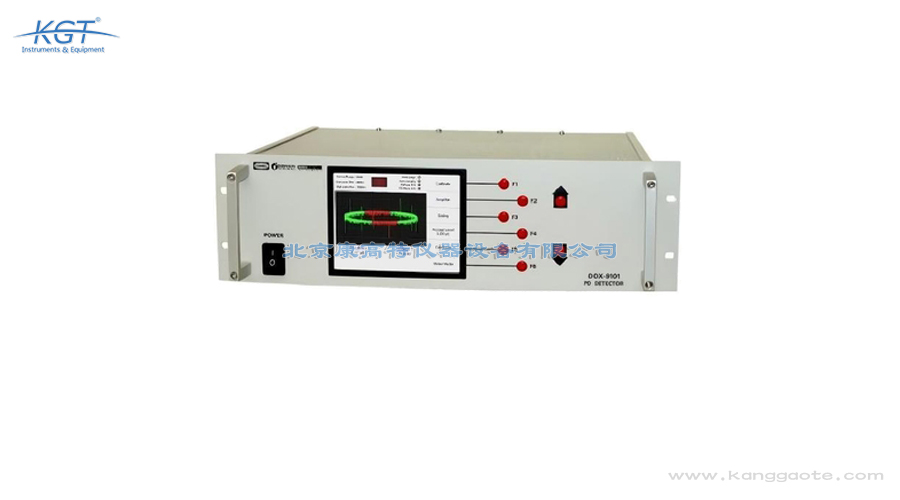

DDX 9101 是瑞士 HAEFELY（哈弗萊）面向局部放電合格試驗推出的專用局放測試儀，核心用途是在高壓元件與電氣設備上施加測試電壓并測量其局部放電量，從而判定試品是否滿足局放考核要求。該局放測試儀源自非常成功的 DDX 測試儀家族，內置模擬局放探測器的基本測量能力，并完整符合 IEC 與 IEEE/ANSI 關于局部放電測試的全部現行標準。與功能繁復的全計算機化系統不同，HAEFELY DDX 9101 主動剔除了現場用戶并不需要的多余功能，只聚焦于局部放電量大小與外加工頻測試電壓值的測量，使合格判定更直接。它采用緊湊的 3U 十九英寸機架式滑入機箱，并可在需要時整合交流電源構成完整的高壓局放測試系統，通過前面板 8 個控制鍵即可完成簡單操作。其合格判定的基準由用戶自行設定允許的局部放電量，儀器據此自動給出通過或未通過結論，無需人工比對波形。在制造廠與試驗單位的絕緣驗收和出廠抽檢中，DDX 9101 作為可靠的局放測試儀被廣泛采用，也是模擬探測器現代化升級的典型代表。

瑞士HAEFELY DDX 9101局放測試儀判斷試品是否合格的方式直觀而標準化。操作員先在前面板通過8個控制鍵選擇運行模式（儀表模式或示波器模式）并設定合適的放大器參數，隨后在測試前校正測量設置，輸入最大可接受的局部放電水平作為閾值。當試品施加電壓后，屏幕上的指示器會直接顯示該試品是否滿足設定閾值，從而判定通過或未通過。若測試數值超出限制，還可更改局部放電閾值重新評估。這種以用戶設定允許局放值為準的合格判定邏輯，使HAEFELY DDX 9101局放測試儀特別適合作為產品出廠局放考核的合格測試工具。這種以閾值為準的判定方式，讓現場人員無需讀懂復雜波形即可完成合格與否的結論。這降低了出廠局放檢驗對人員經驗的依賴。

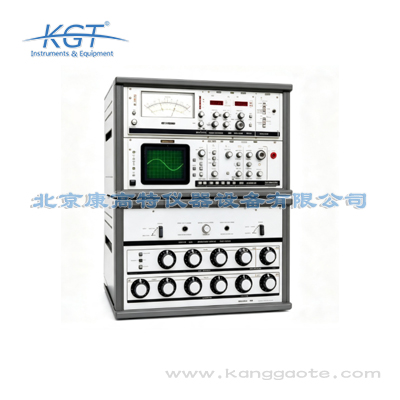

DDX 9101 之所以能直接替換任意品牌與型號的舊款模擬局放儀，在于它定位于模擬探測器的現代化升級。它整合了模擬局放儀的基本測量功能，使用方式貼近傳統儀器，卻以數字化的面板指示、閾值設定與軟件擴展提升了可用性。HAEFELY DDX 9101 符合 IEC 與 IEEE/ANSI 局放標準，其局部放電測量部分使用符合 IEC 270 規定的模擬峰值檢波器，保證了測量結果與原有模擬設備一致且更可追溯。模擬峰值檢波方式與原模擬儀器一脈相承，使老用戶無需重新建立判讀習慣即可平穩過渡。其電壓測量分辨率達滿量程的百分之零點零五，部分放電測量分辨率同樣為滿量程的百分之零點零五，量化精度足以支撐嚴格的合格判定。對于希望更新老舊設備又不愿改變既有試驗流程的用戶，這臺局放測試儀提供了低成本、低學習曲線的替代方案。其脈沖相位分辨率達 0.35 度，線頻同步范圍 20 至 400 赫茲，周期捕獲能力為 1 至 128 個周期，脈沖顯示分辨率 0.78% 滿量程，這些指標使替換后的測量能力不低于傳統模擬設備。

瑞士HAEFELY DDX 9101局放測試儀適用于多種高壓電氣設備的局部放電測試場景。它可對配電變壓器、電力變壓器、電流互感器與電壓互感器、旋轉電機、開關、浪涌避雷器以及電纜等試品開展局放合格試驗，也可用于產品研發與科學院校的絕緣研究。借助可選的交流電源整合，DDX 9101還能構成完整的高壓元件產品局部放電測試系統。由于專注測量局放量與測試電壓，該局放測試儀既能服務于制造廠的出廠抽檢，也能用于試驗室的絕緣驗證，是HAEFELY面向局放合格判定廣泛覆蓋各類電氣設備的實用型局放測試儀。從變壓器到電纜，DDX 9101都能以一致的流程完成局放合格驗證。DDX 9101的適用面因此覆蓋了從元件到整機的絕緣驗證鏈條。

與功能繁復的全計算機化局放探測系統相比，瑞士HAEFELY DDX 9101局放測試儀做了精準取舍：它保留模擬探測器的基本功能，專注測量局部放電量與外加工頻測試電壓值，去掉了多數用戶并不需要的高級功能，因而操作更簡潔、更經濟實用。DDX 9101通過前面板8個控制鍵即可完成模式選擇、閾值設定與合格判定，比復雜系統更易上手。同時它仍可借助可選軟件與以太網實現數據管理與多通道監控，兼顧簡便與擴展。該局放測試儀還能直接替換任意品牌與型號的舊款模擬局放儀。憑借這種定位，HAEFELY DDX 9101在常規局放合格試驗中比全計算機化系統更高效實用。對只需合格判定的常規試驗，DDX 9101的精簡定位避免了為冗余功能付出額外投入。

使用瑞士HAEFELY DDX 9101局放測試儀時，安全與操作注意事項需要重視。局放試驗涉及高壓，測試前必須確認試品與高壓回路可靠隔離、接地與放電到位，防止殘余電荷與誤加壓危及人員。DDX 9101應在0至44攝氏度、濕度不超過80%且無冷凝的環境中使用，避免凝露影響絕緣與測量。儀器為19英寸機架設備，安裝應穩固并保證通風，電源線按85至264伏交流規范連接。閾值設定應依據產品局放限值要求，避免誤判。遵循這些要點，HAEFELY DDX 9101局放測試儀可在保障安全的同時輸出可信的合格判定結果。長期停用的設備重新投用前，建議先做功能與接口核查，確認狀態正常再上高壓。規范的接地與放電操作是每一次局放試驗安全的前提。

使用 DDX 9101 完成一次局放合格試驗的流程清晰且易于掌握。先將試品接入高壓回路，必要時通過可選交流電源施加測試電壓；隨后在前面板選擇儀表或示波器模式并設定放大器，進入測試前校正并輸入允許的最大局部放電水平。測試前校正環節確保放大器與濾波器設置得到驗證，橢圓快照功能讓關鍵放電相位被即時固定為圖像證據。加壓后觀察屏幕指示器判定合格與否，試驗中可隨時拍攝橢圓快照留存證據，其操作類似于模擬示波器相機但更簡便。配合可選的數據獲取與遠程控制軟件及個人計算機，HAEFELY DDX 9101 能按自定義參數采集試驗數據并生成帶圖像圖表的測試報告。這臺局放測試儀以少量按鍵即可走完全流程，顯著降低現場操作門檻，即使是首次使用者也能在簡短培訓后獨立開展標準局放合格試驗，配合軟件生成的圖表報告，試驗結果更易被質量部門采信與歸檔管理。

DDX 9101 的電氣與環境規格覆蓋了工業現場與試驗室兩類使用條件，使這臺局放測試儀具備很強的適應能力。環境方面，HAEFELY DDX 9101 的工作溫度為 0 至 44 攝氏度，存儲溫度可達負 20 至 60 攝氏度，相對濕度上限為百分之八十且要求無冷凝，振動與沖擊耐受不超過 3G，滿足常規搬運與現場布署。電壓測量部分采用三十千歐測量阻抗，滿量程輸入電壓分別為十伏峰值、二十伏峰峰值與七點零七伏有效值，動態范圍覆蓋滿量程的百分之十至百分之百。電源適配上，儀器支持 85 至 264 伏交流輸入，頻率覆蓋 47 至 440 赫茲，內置 4 安保護熔斷器，電源連接采用帶保險絲的 IEC 320 連接器，保護熔斷器在電源異常時提供過流防護。電磁兼容方面，DDX 9101 符合 EC 指令 89/336/EEC，傳導與輻射發射滿足 EN 50081-1 標準，抗擾度滿足 EN 50082-2 工業標準。機身高度 3U、重 5 千克、支持十九英寸機架安裝，接地系統采用系統接地并直接接地外殼，與線路接地之間為 300 微亨電感，整套規格讓該局放測試儀可在多種現場與產線環境穩定運行。

使用 DDX 9101 開展局放試驗時，安全與操作注意事項應當被嚴格遵從。局放試驗涉及高壓，測試前必須確認試品與高壓回路已可靠隔離、接地與放電到位，防止殘余電荷或誤加壓危及人身安全。HAEFELY DDX 9101 應在 0 至 44 攝氏度、相對濕度不超過百分之八十且無冷凝的環境中使用，避免凝露影響絕緣與測量準確性。儀器為十九英寸機架設備，安裝應穩固并保證通風良好，電源連接采用帶保險絲的 IEC 320 連接器，機箱通風孔應保持暢通。接地應采用系統接地并將外殼直接接地，線路與地之間串接 300 微亨電感以抑制干擾，接地不可靠既會影響測量也會帶來安全風險；電源端 4 安保護熔斷器可在異常時切斷回路，避免故障擴大危及操作人員。長期停用的設備重新投用前，建議先做功能與接口核查，確認狀態正常再施加高壓。遵循這些要點，這臺局放測試儀可在保障安全的同時輸出可信的合格判定結果。
