使用CB-360-DC直流斷路器測試儀開展檢測作業時，需要重點關注四方面的注意事項，首先是測試模式選擇，需要根據待測斷路器的額定電流、脫扣類型選擇對應的測試模式，測試熱脫扣特性時選擇長延時測試模式，測試電磁脫扣特性時選擇瞬時測試模式，模式選擇不匹配會導致檢測數據失準；其次是電流參數設置，需要根據待測斷路器的額定電流設置對應的輸出電流倍數，熱脫扣測試通常設置為1.13倍、1.45倍額定電流，電磁脫扣測試通常設置為3倍、10倍額定電流，禁止設置超過設備最大輸出電流的參數，避免觸發設備保護；第三是作業環境適配，在強電磁干擾環境下作業時，需要確認設備的噪音抑制功能處于開啟狀態，同時盡量遠離高壓帶電設備，避免強電場對測試數據造成干擾，在戶外低溫環境下作業時，需要提前對設備進行預熱，待設備運行穩定后再開展測試，保障計時精度；第四是回路檢查，測試前需要確認測試回路的絕緣性能符合要求，接線端子連接牢固，避免出現回路短路、接觸不良的問題，影響測試結果的準確性。所有作業流程需要嚴格遵循電力行業帶電作業的相關安全規范要求，保障作業安全。

CB-360-DC直流斷路器測試儀的應用場景覆蓋電力行業從日常運維到專項檢測的全流程需求，首先是電網系統的日常運維巡檢場景，可用于省級、地市級電網直流配電系統、換流站直流保護回路的定期巡檢，檢測低壓直流斷路器的脫扣特性是否符合運行要求，提前排查潛在故障風險，避免停電事故發生；其次是電廠的日常故障檢測場景，可用于火電廠、水電站、新能源電廠的直流控制柜、輔機系統直流保護回路的故障排查，通過模擬過載、短路等故障工況，快速定位故障斷路器，縮短故障排查時長；第三是新設備并網驗收場景，可用于新建電網項目、新建電廠項目的直流斷路器并網前的性能校準，驗證斷路器的動作特性是否符合設計要求，保障并網后系統的運行穩定性；第四是專項檢測場景，可用于核電廠、高輻射等級電力站點的輻射監測配套檢測，驗證直流斷路器在高輻射環境下的動作可靠性，也可用于戶外電力站點的環境評估配套檢測，驗證直流斷路器在高溫、高濕、高海拔等特殊環境下的性能穩定性。該設備的可移動設計支持多站點流轉使用，適配固定站點檢測、戶外移動巡檢等多種作業模式。

CB-360-DC直流斷路器測試儀的計時模塊采用行業領先的設計方案，核心精度優勢主要體現在三個方面，首先是計時基準的高穩定性，設備內置晶控振蕩器作為計時基準，完全消除了輸電線工頻信號對計時精度的干擾，計時誤差可控制在±0.01%以內，遠高于常規直流斷路器測試儀的±0.1%誤差水平，可精準捕捉毫秒級的斷路器脫扣動作時間，為斷路器性能評估提供精準的數據支撐；其次是強抗干擾設計，計時單元配備獨立屏隔結構和噪音抑制電路，可適配電廠、換流站等強電磁干擾環境下的作業需求，即使在電場強度超過10kV/m的嚴苛工況下，仍可保障計時數據的準確性和可靠性，不會出現計時跳變、數據失準的問題；第三是靈活的模式適配，數字計數器支持秒、周期兩種計時模式，用戶可根據測試需求自由切換，秒模式適用于常規脫扣時間測量場景，周期模式適用于需要與工頻信號同步的專項測試場景，可覆蓋不同檢測標準的計時數據格式要求。該設備的計時精度指標完全滿足電力行業直流斷路器I級檢測的精度要求，可替代進口高端同類設備完成高精度檢測作業。

CB-360-DC直流斷路器測試儀屬于專業級斷路器在線檢測設備，核心應用行業覆蓋電網、電廠兩大電力核心領域，同時可適配軌道交通直流牽引供電系統、核工業直流安全供電系統、大型數據中心直流配電系統、新能源電站直流供配電系統、工業制造直流供電系統等多領域的檢測需求。具體應用場景包括四類：第一類是低壓直流斷路器的校準性能測試，可精準檢測直流斷路器的電動、熱耦電磁啟動裝置的時間延長特性，通過模擬過載、短路等各類故障工況，驗證斷路器的脫扣動作邏輯、脫扣時間是否符合設計標準；第二類是無輔助觸點的單極直流斷路器檢測，可啟用促動電流模式，在輸出電流中斷時自動停止計時，無需額外加裝信號采集接線即可完成檢測，適配小型單極斷路器的批量檢測需求；第三類是帶有常閉觸點的直流斷路器檢測，可切換常閉模式，在觸點打開、輸出電壓抬升時自動停止計時，適配各類帶輔助觸點的中大型直流斷路器檢測需求；第四類是抽出式直流斷路器的現場快速檢測，設備自帶刺穿適配器面板，搭配標配的CBS-1、CBS-2刺穿裝置可直接連接各類抽出式斷路器，無需拆解設備柜體即可完成現場測試，大幅提升檢測效率，尤其適合電網運維巡檢、電廠定期檢修、軌道交通供電

CB-360-DC直流斷路器測試儀的計時測量模塊采用了行業領先的晶控振蕩器設計，完全消除了輸電線頻率波動對計時精度的干擾，同時搭載屏隔和噪音抑壓電路，可在強電磁干擾的工業現場環境下保持穩定可靠的測量表現，完全滿足各類高精度直流斷路器檢測需求。其計時精度參數為：秒模式下精度可達±0.0025%讀數或±最小有效位，根據量程選擇不同，最小有效位可達到0.0001s；周期模式下精度可達±0.5周期，支持三種可切換量程，分別為0-99.9999s、0-9999.99s、0-99999.9周期，搭配6位9.55mm高亮度顯示，可清晰讀取毫秒級的測量數據。該精度表現可覆蓋的高精度檢測需求包括：直流斷路器熱磁脫扣特性的精準校準、新能源電站直流配電系統斷路器的入網檢測、直流斷路器研發階段的性能驗證、軌道交通直流牽引斷路器的定期性能校驗、核工業直流安全供電系統斷路器的安全檢測、數據中心直流配電系統UPS前端斷路器的性能排查等對計時精度要求極高的場景，測量數據的一致性和準確度均處于行業領先水平，可有效降低檢測誤差，保障直流供配電系統的運行安全。

CB-360-DC直流斷路器測試儀專為低壓直流斷路器檢測設計，可覆蓋當前電力行業主流的全品類低壓直流斷路器檢測需求，首先是常規配電類低壓直流斷路器，包括電網直流配電系統中額定電壓1500V及以下、額定電流630A及以下的柜式直流斷路器、微型直流斷路器，可完成其熱脫扣特性、電磁脫扣特性、動作時間的全參數檢測；其次是電力專用直流斷路器，包括電廠直流電源系統的保護斷路器、換流站閥廳控制回路的直流斷路器、分布式光伏/風電并網側的直流保護斷路器，可驗證其在過載、短路等故障工況下的動作可靠性是否符合運行要求；第三是特殊環境使用的直流斷路器，包括核電廠高輻射區域的直流斷路器、高海拔戶外站點的直流斷路器、潮濕地區地下管廊的直流斷路器，可配合輻射監測、環境評估專項測試，驗證斷路器在特殊環境下的性能穩定性。除此之外，該設備還可測試直流斷路器配套的電動啟動裝置、熱藕電磁脫扣裝置的特性，無需搭配額外測試設備即可完成直流斷路器全組件的性能檢測。

CB-360-DC直流斷路器測試儀的測試原理基于直流斷路器的脫扣特性設計，核心是通過模擬真實故障工況完成性能驗證，首先用戶需要根據待測直流斷路器的額定參數，通過設備的模式選擇開關設置匹配的測試模式、電流輸出等級，設備啟動后，可變高直流電流輸出模塊會按照設定參數向待測斷路器輸出對應等級的直流電流，模擬真實運行場景下的過載、短路等故障工況，與此同時計時器控制電路會在輸出電流激勵的瞬間自動啟動數字計數器開始計時，當待測斷路器在故障電流作用下觸發脫扣動作、回路斷開時，計時器控制電路會自動識別回路電流變化并立即停止計時，最終輸出的計時數據即為斷路器的脫扣動作時間，通過將該數據與標準閾值對比即可判斷斷路器的性能是否符合要求。測試過程中設備的輸出電壓會隨回路阻抗變化自動升高，保障輸出電流的穩定性，同時過負載、短路保護模塊會實時監測回路狀態，一旦出現異常會立即切斷輸出，保障測試過程的設備安全。該測試原理無需拆解斷路器即可完成在線檢測，檢測流程完全符合電力行業的檢測規范要求。

美國Megger CB-360-DC直流斷路器測試儀的應用場景覆蓋電力、核工業、軌道交通、水務、環保、新能源、數據中心等多個行業領域，能夠滿足不同場景下的直流斷路器檢測需求。在電力行業，可應用于換流站直流斷路器的出廠檢測、變電站直流供電系統斷路器的例行運維檢測、光伏/風電電站直流側匯流柜、逆變器端斷路器的性能核驗，保障交直流轉換環節的供電穩定性；在核工業領域，可用于核島安全級直流供電回路斷路器的定期性能校驗，滿足核設施高可靠性的檢測要求；在軌道交通行業，可適配地鐵、輕軌750V/1500V直流牽引供電系統斷路器的出廠測試、運維檢修檢測，保障公共交通供電系統的安全運行；在水務和環保行業，可用于污水處理廠、垃圾焚燒發電站的直流控制回路、直流供電柜的斷路器性能檢測，保障市政環保設施的穩定運行；在數據中心領域，可用于UPS直流供電回路、高壓直流配電系統的斷路器定期檢測，降低數據中心宕機風險。對于B端工業企業用戶，可滿足其生產環節直流供電設備的日常運維檢測需求，降低設備故障風險；對于G端電網、核電、公共交通運營單位，可滿足其合規性檢測、公共設施安全核驗的工作要求。

相較于傳統需要多臺設備組合的直流斷路器測試方案，美國Megger CB-360-DC直流斷路器測試儀的性能優勢十分突出，能夠?yàn)锽端用戶帶來更高的檢測效率和投入產出比。首先是一體化集成優勢，傳統測試方案需要搭配電流發生器、時間測試儀、電阻測試儀等多臺設備，接線流程復雜，單次測試準備時間長達1小時以上，而CB-360-DC為一體化集成設備，僅需單次接線即可完成所有性能參數測試，準備時間不超過10分鐘，單臺斷路器的全項測試周期從傳統方案的2小時縮短至20分鐘以內，大幅提升檢測效率。其次是精度優勢，傳統方案多臺設備組合的累計測量誤差可達±2%以上，而CB-360-DC的電流測量精度可達±0.2%FS，時間測量精度±0.1%FS，能夠精準捕捉斷路器的微秒級動作信號，避免傳統方案的誤差導致的誤判問題，提升檢測結果的可靠性。另外是場景適配優勢，傳統大電流測試設備多為固定式，僅能在實驗室使用，而CB-360-DC為可移動設計，重量僅45kg，內置儲能模塊無需外接大功率電源，可直接在項目現場開展測試，對于新能源電站、軌道交通線路等現場檢測場景，無需拆卸斷路器運回實驗室，大幅減少設備停機時間，降低運維成本

使用CB-360-DC直流斷路器測試儀開展檢測作業時，需根據被測斷路器的類型和檢測需求選擇對應的技術設置，核心注意事項包括四個方面：第一是測試模式的選擇，針對無輔助觸點的單極直流斷路器，需選擇促動電流模式，該模式下輸出電流中斷時計時器自動停止，適配無信號反饋的斷路器檢測需求；針對帶有常閉輔助觸點的直流斷路器，需選擇常閉模式，該模式下觸點打開、輸出電壓抬升時計時器自動停止，可精準捕捉脫扣動作時間，避免人工計時產生的誤差。第二是穿刺裝置的適配，針對抽出式直流斷路器的檢測，需根據被測斷路器的型號選擇適配的穿刺裝置，常規場景可使用設備標配的CBS-1、CBS-2刺穿裝置完成連接，特殊規格斷路器可選擇適配的CBS-3穿刺裝置，無需拆解斷路器柜體即可完成接線，大幅提升現場檢測效率。第三是量程的匹配，檢測前需根據被測斷路器的額定電流、預期脫扣電流值選擇對應的電流和計時量程，電流量程支持0-500A到0-50000A多檔位切換，計時量程可根據預期脫扣時間選擇秒模式或周期模式，避免超量程運行影響測量精度，同時防止電流過大損壞被測設備。第四是輸入電源的匹配，設備標準輸入電壓為460V±5%、頻率60Hz，

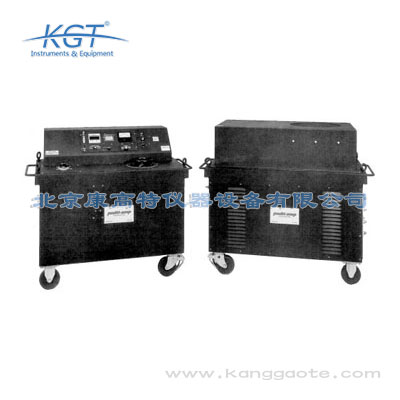

美國Megger CB-360-DC直流斷路器測試儀是專為直流斷路器設計的可移動高電流專業檢測設備，核心功能包含可變高直流電流輸出、全場景安全控制、過載與短路防護、多模式計時測量、多量程電流檢測五大類，可覆蓋各類直流斷路器的全項性能測試需求。其核心技術參數如下：輸入?yún)?shù)為標準460V±5%、100A、60Hz供電；輸出電流可從0平滑調節至最高50000A直流，可模擬不同等級的過載、短路故障工況；電流檢測模塊精度達滿刻度的±5%，支持5/10/25三種刻度，可通過開關切換0-500/1000/2500/5000/10000/25000/50000A多檔位量程，搭配非反射玻璃、鏡面標度、細小指針設計，可實現短周期內的快速精準讀數；數字計時模塊采用晶控振蕩器設計，完全規避輸電線頻率干擾，搭載6位9.55mm高亮度顯示，支持0-99.9999s、0-9999.99s、0-99999.9周期三種可切換量程，秒模式精度可達±0.0025%讀數或±最小有效位，周期模式精度為±0.5周期；設備結構分為控制和輸出兩個獨立部分，控制部分尺寸為114H×135W×76D cm、重量663kg，輸出部分尺寸為
