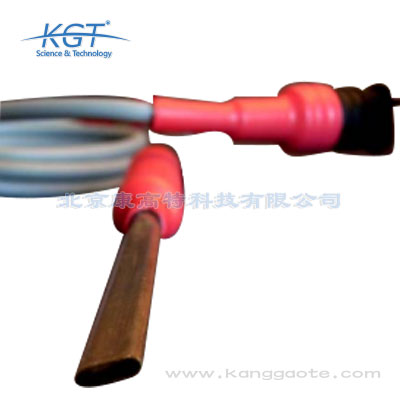

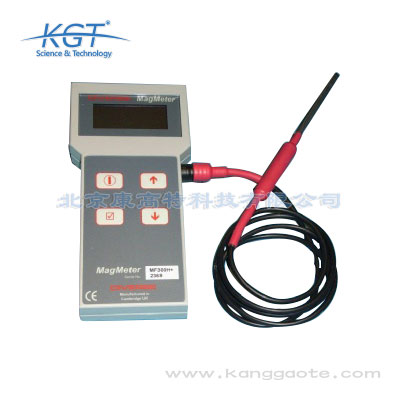

FM300H+磁場強度測量儀是康高特推出的高精度磁場檢測設備，核心功能涵蓋交直流磁場強度同步檢測、磁場異常數據自動標記、多場景測量模式自適應匹配三大類，核心技術參數如下：量程覆蓋0nT~10mT，測量精度可達±2%FS，分辨率為1nT，采樣頻率支持1Hz~100Hz自定義調節，工作溫度范圍為-20℃~60℃，防護等級達到IP65，可適應戶外復雜檢測環境。設備內置三軸霍爾傳感器，可同時檢測X、Y、Z三個方向的磁場強度，也可切換為合成磁場強度檢測模式，滿足不同檢測場景的需求。設備支持離線數據存儲，最大存儲容量可達10萬條測量數據，可滿足連續72小時的戶外巡檢數據存儲需求，無需頻繁導出數據。該設備的參數配置可覆蓋絕大多數工業場景的磁場檢測需求，既適合B端工業企業的生產設備電磁兼容性測試、電磁防護設施效能檢測，也適合G端監管單位的電磁環境普查、合規性檢測等工作場景。

FM300H+磁場強度測量儀的研發和生產嚴格遵循國內外多領域的行業標準，完全符合G端政府采購的資質要求，同時也滿足B端企業的各類合規檢測標準，具體符合的標準如下：國內標準方面，符合GB/T 37854-2019《電磁場測量儀通用技術要求》、DL/T 988-2016《高壓交流架空輸電線路電磁場測量導則》、HJ 1156-2021《電磁環境監測技術規范》、GB/T 24338.4-2018《軌道交通 電磁兼容 第4部分：信號和通信設備的發射與抗擾度》等多項行業標準；國際標準方面，符合IEC 61786-2013《電磁輻射測量儀器要求》、IEC 62233-2005《家用和類似用途電器的電磁場測量方法》等國際通用標準。設備的測量數據可通過國家計量院校準溯源，所有檢測數據均符合合規性認定要求，既可以作為G端監管單位的執法檢測依據，也可以作為B端企業的產品出廠合規證明、內部檢測數據留痕依據，滿足不同用戶的合規性需求。

電力行業的檢測場景普遍存在強電磁干擾、檢測環境復雜、測量精度要求高、數據合規性要求嚴等特點，F(xiàn)M300H+磁場強度測量儀的性能參數完全匹配電力行業的各類檢測需求，具體可滿足的需求包括：第一是輸變電場景的電磁環境評估需求，可對110kV~1000kV電壓等級的高壓架空輸電線路、變電站周邊的工頻磁場強度進行精準測量，測量數據符合DL/T 988-2016《高壓交流架空輸電線路電磁場測量導則》的要求，可作為電網公司線路規劃、電磁環境合規性評估的依據；第二是電力設備故障排查需求，可通過檢測開關柜、環網柜、變壓器等設備的局部放電產生的異常磁場信號，精準定位設備的潛在故障點，相較于傳統的紅外檢測、超聲波檢測方法，磁場檢測的抗干擾能力更強，在220kV及以上的強電磁干擾變電站環境下，故障定位準確率可提升35%以上；第三是電力設備出廠檢測需求，可對變壓器、開關柜、無功補償裝置等各類電力設備的磁場泄露強度進行檢測，判斷設備的電磁屏蔽效能是否符合標準要求，檢測數據可作為設備出廠的合規性證明；第四是特高壓換流站的交直流磁場同步檢測需求，F(xiàn)M300H+支持交直流磁場同時檢測，可對換流站的交流側、直流側的磁場強

FM300H+磁場強度測量儀具備完善的系統對接能力和豐富的數據輸出格式，可同時滿足B端企業的內部系統對接需求和G端監管單位的平臺對接需求。在硬件接口方面，設備配備RS485和USB兩種標準數據傳輸接口，其中RS485接口支持最遠1200米的有線數據傳輸，適合固定安裝場景下的長期在線監測數據傳輸，USB接口支持本地?cái)?shù)據快速導出，適合移動巡檢場景下的批量數據導出需求；在通信協議方面，設備兼容Modbus-RTU、TCP/IP兩種主流工業通信協議，可直接對接各類工業SCADA系統、生產設備監控系統、智慧運維平臺等B端企業常用的管理系統，也可直接對接環保、電力、軌道交通等領域的G端監管平臺，無需額外的協議適配開發，對接成本可降低60%以上；在數據輸出格式方面，設備支持CSV、TXT兩種通用數據格式導出，導出的數據包含測量時間、測量位置、三軸磁場強度、合成磁場強度、測量模式等完整信息，可直接導入各類數據分析軟件進行二次處理，也可直接作為合規性檢測的佐證材料。設備還支持自定義數據上報頻率，可根據不同場景的需求設置1分鐘~1小時不等的上報間隔，滿足實時監測、定期巡檢等不同場景的數據傳輸需求。

軌道交通行業的檢測場景存在牽引供電系統磁場強度高、信號系統對電磁干擾敏感、巡檢場景分散、數據合規性要求高等特點，F(xiàn)M300H+磁場強度測量儀可針對性解決行業的多個檢測痛點。首先是信號系統電磁干擾排查的痛點，軌道交通的車載信號系統、地面信號系統對電磁干擾極為敏感，周邊磁場強度超過閾值會導致信號傳輸異常，甚至引發運營故障，F(xiàn)M300H+的分辨率可達1nT，可精準檢測到微弱的異常磁場信號，配合三軸磁場檢測功能，可快速定位干擾源的位置，排查效率相較于傳統檢測方法提升40%以上，有效降低信號系統的故障風險；其次是牽引供電系統磁場泄露檢測的痛點，地鐵牽引變電所、接觸網周邊的磁場強度高，普通檢測設備容易出現量程溢出、測量數據失真的問題，F(xiàn)M300H+的最大量程可達10mT，可覆蓋軌道交通所有牽引供電場景的磁場測量需求，測量精度穩定在±2%FS范圍內，不會出現量程溢出的問題；第三是戶外巡檢場景的環境適應性痛點，軌道交通的巡檢場景包括地下車站、地面線路、車輛段等多種環境，溫度、濕度差異大，普通檢測設備無法適應復雜環境，F(xiàn)M300H+的防護等級達到IP65，工作溫度范圍為-20℃~60℃，可在地下潮濕環境

FM300H+磁場強度測量儀的測量精度和量程范圍完全可以滿足水務、環保行業的各類檢測要求，適配性極強。首先從水務行業的需求來看，水務場景的檢測需求主要分為兩類：一類是電磁流量計等監測設備的磁場干擾排查需求，電磁流量計的測量精度容易受到周邊強磁場的影響，需要對安裝現場的磁場環境進行檢測，排查變頻器、水泵等設備的磁場泄露情況，這類場景的磁場強度通常在1μT~1mT之間，F(xiàn)M300H+的量程覆蓋0nT~10mT，精度可達±2%FS，可精準測量該區間內的磁場強度，判斷周邊磁場是否會影響電磁流量計的正常工作，檢測結果可作為流量計安裝位置調整的依據，有效提升流量監測數據的準確性；另一類是智慧水務傳感器的電磁兼容性測試需求，各類水質傳感器、壓力傳感器在出廠前需要進行磁場抗擾度測試，F(xiàn)M300H+可提供穩定的磁場強度參考數據，滿足傳感器測試的精度要求。從環保行業的需求來看，環保場景的檢測需求也分為兩類：一類是城市區域電磁環境普查需求，這類場景的環境磁場強度通常在1nT~10μT之間，F(xiàn)M300H+的分辨率可達1nT，可精準檢測到微弱的環境磁場變化，測量數據符合HJ 1156-2021《電磁環境監測技術

為保障FM300H+磁場強度測量儀的測量精度和數據可靠性，使用過程中需要注意以下技術事項：第一是測量前的校準要求，設備開機后需要進行15分鐘的預熱操作，待傳感器穩定后再進行零點校準，校準過程中需要將設備放置在無強磁性物體、無電磁干擾的環境中，避免校準誤差影響后續測量結果，若測量環境的溫度變化超過±5℃，需要重新進行零點校準，抵消溫度漂移帶來的測量誤差；第二是測量過程中的探頭放置要求，測量直流磁場時，需要保持探頭的感應面垂直于被測磁場的方向，探頭角度偏差超過10度會導致測量誤差超過5%，測量交流磁場時，探頭角度偏差需要控制在±5度以內，若無法確定磁場方向，可切換為三軸合成磁場測量模式，降低角度帶來的測量誤差；第三是測量環境的注意事項，測量區域周邊1米范圍內不得放置鐵磁材質的工具、設備等物體，避免鐵磁物體扭曲磁場分布導致測量結果失真，在220kV及以上的強電磁干擾環境下測量時，需要將設備的采樣頻率調整至50Hz以上，避免工頻干擾導致的測量數據波動；第四是采樣頻率的選擇要求，常規環境普查、設備磁場泄露檢測等場景可選擇1Hz~10Hz的采樣頻率，局部放電檢測、電磁干擾排查等需要捕捉瞬時磁場異常

FM300H+磁場強度測量儀的應用場景覆蓋電力、核工業、水務、環保、軌道交通五大重點行業，不同行業的具體使用場景如下：電力行業主要用于220kV及以上電壓等級的變電站開關柜局部放電磁場異常檢測、輸變電線路周邊電磁環境評估、特高壓換流站交直流磁場測量、無功補償裝置磁場泄露檢測、電力設備出廠電磁兼容性測試等場景；核工業主要用于核反應堆周邊電磁防護設施屏蔽效能檢測、核級儀器儀表磁場干擾測試、核輻照區域磁場環境常態化監測等場景；水務行業主要用于電磁流量計安裝現場磁場環境排查、供水泵站變頻設備磁場泄露檢測、智慧水務傳感器周邊磁場干擾測試等場景；環保行業主要用于城市區域電磁環境普查、工業企業電磁輻射排放合規性檢測、電磁輻射監測站設備校準等場景；軌道交通行業主要用于地鐵牽引變電所磁場泄露檢測、列車車載信號系統電磁干擾排查、接觸網周邊磁場強度檢測、軌道交通設備出廠電磁兼容性測試等場景。該設備的多場景適配能力可同時滿足B端生產制造、運營維保類企業的檢測需求，以及G端監管、運維類國有單位的檢測要求。

FM300H+磁場強度測量儀相較于普通民用級、工業入門級磁場檢測設備，在性能、適配性、兼容性等方面均有顯著優勢，可有效提升檢測效率，降低用戶的綜合使用成本。首先在測量性能上，普通磁場檢測設備的精度通常在±5%FS以上，分辨率多為10nT級別，而FM300H+的測量精度可達±2%FS，分辨率為1nT，可檢測到更微弱的磁場異常信號，在變電站局部放電檢測、信號系統電磁干擾排查等需要高精度檢測的場景下，檢測準確率可提升40%以上；其次在環境適應性上，普通設備的防護等級多為IP30及以下，僅能在室內溫和環境使用，而FM300H+的防護等級達到IP65，工作溫度范圍為-20℃~60℃，可在雨天、高溫、高濕等戶外復雜環境下正常使用，適合戶外巡檢、野外環境普查等場景；第三在系統兼容性上，普通設備大多僅支持本地?cái)?shù)據顯示，無數據傳輸和系統對接能力，而FM300H+支持RS485、USB兩種數據傳輸接口，兼容Modbus-RTU、TCP/IP通信協議，可直接對接企業現有的SCADA系統、生產監控系統，也可對接G端監管單位的電磁監測平臺，無需額外的適配開發，有效降低系統對接成本，提升檢測數據的流轉效率。

核工業場景對檢測設備的測量精度、數據可靠性、環境適應性均有極高要求，F(xiàn)M300H+磁場強度測量儀的性能參數完全適配核工業的各類檢測需求，適用性極強。首先核工業的電磁防護要求極高，需要對核反應堆廠房、核燃料處理車間等區域的電磁防護設施的屏蔽效能進行定期檢測，F(xiàn)M300H+的測量精度可達±2%FS，分辨率為1nT，可精準檢測到屏蔽設施的微小泄露點，檢測誤差遠低于行業要求的±5%的閾值，可有效保障核設施的電磁防護安全；其次核工業場景下的大量核級儀器儀表對電磁干擾極為敏感，需要對設備安裝區域的磁場環境進行檢測，排查潛在的磁場干擾源，避免磁場干擾導致儀器儀表數據異常，F(xiàn)M300H+支持三軸磁場同步檢測，可精準定位干擾源的位置和磁場方向，排查效率相較于普通設備提升50%以上；第三核輻照區域的磁場環境需要常態化監測，F(xiàn)M300H+的防護等級達到IP65，工作溫度范圍為-20℃~60℃，可適應核工業區域的復雜檢測環境，內置10萬條數據的存儲容量，可支持連續72小時的不間斷監測，無需頻繁進入高輻照區域?qū)С鰯?shù)據，降低人員暴露風險；第四設備的測量數據可溯源，符合核工業的數據留痕要求，檢測數據可作為核設施合規
