Fluke 1736電能質量分析儀采用內部閃存保存數據，典型容量可容納十個為期八周、記錄間隔一分鐘且含五百個事件的記錄會話，同時設備上還能存放二十多個彼此獨立的記錄數據會話包，實際可存數量與周期取決于用戶的設置需求。 它的設計思路是全部測量值自動記錄，不需要事先挑選通道或參數，因此不會因?yàn)槁┻x某一路信號而缺少趨勢。平均間隔可在一秒、五秒、十秒、三十秒、一分鐘、五分鐘、十分鐘、十五分鐘與三十分鐘之間任選；若選擇能量?jī)x表模式，需求間隔可選五分鐘到三十分鐘或關閉，用于統計電能量、最大需量與電能成本。 在記錄會話進行期間，用戶仍可在儀器屏幕上直接查看已積累的趨勢，做實時分析而不必中斷任務。數據導出通過前置 USB 接口寫入閃存盤，或用 USB 線下載到計算機，也可用無線方式傳輸，多渠道保障了數據不會因單一環節受阻而丟失。

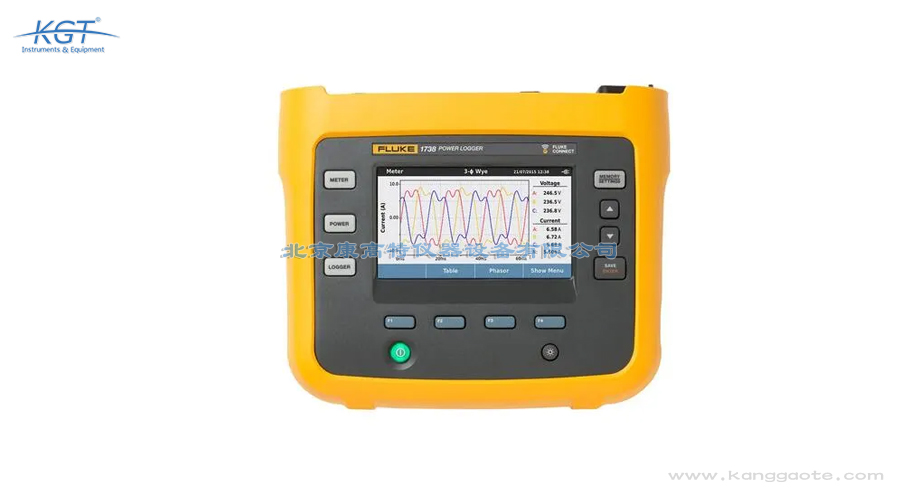

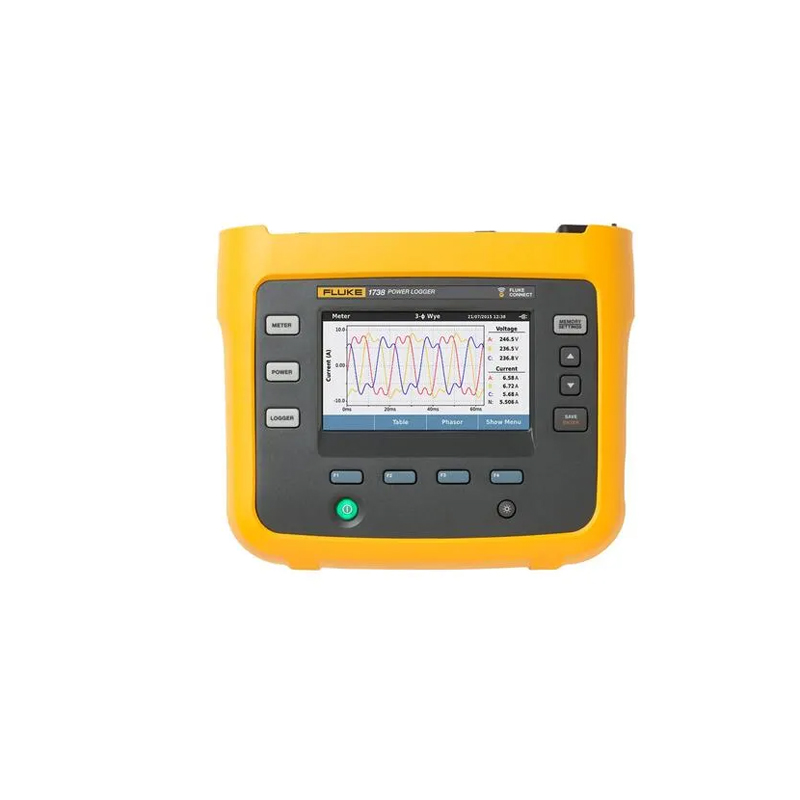

Fluke 1736電能質量分析儀是一款三相電能質量記錄儀，裝在低壓配電回路上長期自動記錄電壓、電流、功率、諧波與能耗數據，用來評估供電可靠性和查找用電異常。它兼容 Fluke Connect 移動應用與桌面軟件，并隨附 Energy Analyze Plus 軟件包，可把現場數據直接繪制成圖表，幫助識別問題并生成詳細報告。 儀器可自動獲取并記錄超過五百個電能質量參數，基本記錄項包括電壓、電流、輔助輸入、頻率、電壓總諧波失真、電流總諧波失真、功率、功率因數、基波功率、位移功率因數與電能量。數據采集采用十六位同步采樣，在工頻電網下取樣頻率與電源頻率同步，輸入信號頻率覆蓋四十二點五赫茲到六十九赫茲，因而既能測五十赫茲電網，也能測六十赫茲電網。 它支持單相、單相 IT、分相、三相三角形、三相星形、三相星形 IT、兩表法以及僅電流等多種接線方式，面對不同配電制式都能正確接入。優化的用戶界面按圖形化步驟引導設置，配合智能驗證功能，現場人員在配電間一次接好就能確認讀數可信，不需要往返辦公室反復核對。

用 Fluke 1736電能質量分析儀開展能耗審計，一般從確定接線方式開始：先判斷現場是單相、分相、三相三角形還是三相星形，據此選擇對應模式，必要時可選用兩表法或僅電流方式做純負載分析。 第二步是安裝傳感器。四路電壓輸入端接三相與零線，四只柔性電流探頭分別卡在對應導體上；若被測電流較小，可換用四十安電流鉗以提高分辨力。接完后運行智能檢定，儀器會自動指出相位、方向或變比方面的常見錯誤，糾正后再開始記錄。 第三步設定記錄間隔與需求間隔：趨勢分析可選一秒至三十分鐘的平均間隔，能耗統計則使用五分鐘到三十分鐘的需求間隔，并記錄電能量、最大需量與電能成本。若現場無法長期值守，可依靠?jī)?nèi)置電池供電，標準模式下約四小時，節電模式最長可達五點五小時。最后通過移動應用或計算機讀取數據，用隨附軟件繪制負載曲線與電能流向，把峰谷時段與主要耗能設備對應起來，形成可交付的審計報告。

Fluke 1736電能質量分析儀的電壓輸入額定為一千伏 CAT III、六百伏 CAT IV，可在進戶線和下游負載側使用，但接線時必須按該測量類別選擇位置，不得在超出等級的高能回路處接入。四個輸入端分別對應三相與零線，最大輸入相電壓為一千伏有效值，波峰因數 1.7，輸入阻抗十兆歐。 電流側要注意傳感器類型匹配：柔性電流探頭按量程有一千五百安、三千安、六千安等規格，四十安電流鉗則用于小電流場合；羅氏線圈與電流鉗的輸入靈敏度不同，接入后應讓儀器自動識別，并確認一次側導體位于鉗口或線圈中心位置，否則會引入附加誤差。 儀器可由測量電路在 100 伏至 500 伏范圍內直接供電，也可用標準電源線供電，功耗最大 50 伏安，內置鋰離子電池支持標準模式約四小時的續航，節電模式下最長約五點五小時，充電時間小于六小時。參考條件要求環境溫度約 23 攝氏度、相對濕度低于百分之六十五且無外部電磁場干擾，偏離該條件時溫度系數會使準確度按每攝氏度零點一倍附加。

Fluke 1736電能質量分析儀的諧波測量符合 IEC 61000-4-7 一級要求，同時參考 IEEE 519 關于短時間諧波的規定；電能質量測量符合 IEC 61000-4-30 S 級，并按 IEC 62586-1 歸類為 S 級電能質量?jī)x器。 在功率與電能量的算法上，它遵循 IEEE 1459 定義的功率分解方法，可分別給出有功功率、視在功率、無功功率、功率因數與位移功率因數。測量參數覆蓋了 EN 50160 所涉及的指標，可用于評估公共電網供電特性的符合程度。 標準合規的實際意義在于：不同人員在兩地用同類設備測得的結果可以互相比較，報告也更容易被供電方、用電方和第三方認可。電壓有效值按每半周期刷新、諧波按五十次計算、事件以全周波有效值觸發，這些細節都與上述方法標準一致，因此結論具備可比性。此外，設備的測量類別為一千伏 CAT III 與六百伏 CAT IV，滿足進戶線與下游負載側的安全等級要求，在標準所覆蓋的場合使用才談得上合規。需要留意的是，參考條件限定環境溫度約二十三攝氏度、相對濕度低于百分之六十五、儀器預熱至少三十分鐘且無外部電磁場，指標只有在這樣的條件下才成立。

Fluke 1736電能質量分析儀依靠?jī)?yōu)化的用戶界面、柔性電流探頭和智能測量檢定功能來壓縮布線與核對時間。開機后屏幕按圖形化步驟逐項引導，接線完成后儀器會自動檢定常見的連接錯誤并提示糾正，從而把人為失誤帶來的測量不確定度降到最低。 它的四個電流輸入可自動識別所接傳感器模式，不必手動逐路指定類型；隨附四個柔性電流探頭，可一次性覆蓋三相與零線。儀器還能直接從被測電路取電工作，省去額外拉電源的麻煩，在配電柜內不必再為供電布線。 所謂現場設置，是指全部參數都能通過前面板或移動應用完成，無需返回辦公室下載配置，也不必把計算機搬進配電間。這一流程把傳統上需要兩次到場的工序合并為一次，既縮短了停電配合時間，也減少了人員在帶電區域的停留，對工廠巡檢和樓宇運維的效率提升尤其明顯。

Fluke 1736電能質量分析儀以每半周期更新的全周波電壓和電流有效值作為觸發判據，一旦越過限值就自動記錄電壓暫降、暫升、中斷以及電流浪涌事件，并附帶波形快照、高分辨率有效值趨勢圖、日期、時間戳與嚴重程度。 這種按半周期刷新的觸發方式符合電能質量測量方法對有效值更新速率的要求，因此短到幾個周波的跌落也不會漏掉。每一次事件都會留下時間坐標，使用者把事件列表與同一時段的趨勢曲線對照，就能判斷跌落是發生在大型電機啟動瞬間、電容器組投切時刻，還是外部電網故障時段。 儀器內置閃存典型可保存十個為期八周、記錄間隔一分鐘并含五百個事件的記錄會話，設備內還能同時存放二十多個不同的記錄數據會話包。記錄過程中以及下載之前都可以直接在屏幕上查看趨勢，現場就能完成實時分析，不會因?yàn)榈却龑?dǎo)出而錯過正在發生的異常。

Fluke 1736電能質量分析儀可測量二至五十次電壓諧波與電流諧波，總諧波失真按五十次諧波計算，電壓與電流總諧波失真量程均可達一千個百分點，分辨率為零點一個百分點，參考條件下的準確度為±0.5。 電壓諧波量程為一千伏，分辨率零點一伏；當被測值不低于十伏時，誤差為讀數的±5%，低于十伏時為±0.5伏。電流諧波的準確度與所選探頭相關，當電流不低于電流量程的百分之三時誤差為讀數的±5%，更小時為量程的±0.15%。因此選對電流探頭的量程，比追求儀器本身的指標更能決定最終結果。 諧波測量符合 IEC 61000-4-7 一級要求并參照 IEEE 519 的短時間諧波規定。儀器的電壓與電流通道帶寬覆蓋四十二點五赫茲至三千五百赫茲，取樣在五十赫茲與六十赫茲電網下與電源頻率同步，保證各次諧波的幅值計算具有可比性。需要提醒的是，上述準確度成立的前提是參考條件：環境溫度約二十三攝氏度、預熱三十分鐘以上、相對濕度低于百分之六十五且周圍無外部電磁場；偏離時每攝氏度會附加零點一倍的誤差。因此現場讀數與實驗室指標之間存在合理差異，判斷時應留出余量。

Fluke 1736電能質量分析儀多用于工廠配電、商業樓宇、電氣運維與能源審計場景，核心價值在于連續記錄并復現用電過程中難以人為捕捉的瞬時與周期性現象。 典型任務包括長時間記錄諧波、三相不平衡、電壓暫降與浪涌電流，據此定位設備異常跳閘和停機故障的真正原因；也包括負載容量評估、能耗基線與節能改造效果的對比驗證。因?yàn)樗茏詣?dòng)保存全部測量值并留下趨勢，改造前后的數據可用同一套統計口徑直接對照，結論更具說服力。 借助無線方式遠程查看數據，工作人員可以保持安全距離觀察帶電回路的變化，不必反復開柜門測量，也不再需要穿戴厚重的防護用具進入電弧風險區域。配套軟件把結果繪制成圖表并輸出報告，滿足基礎電能質量排查與電力系統可靠性優化的文檔需求。儀器直接從測量電路取電，省去現場另接工作電源的工序，適合長時間無人值守的記錄任務，也適合電氣工程師、運維班組和第三方檢測人員在不同現場之間輪換使用。

解讀 Fluke 1736電能質量分析儀的報告，應把總諧波失真、各次諧波頻譜、三相不平衡與事件時間軸放在一起看，而不是只盯住某一個瞬時數值。總諧波失真反映的是畸變總量，二至五十次的頻譜則指出畸變集中在哪幾次：以五次、七次為主的頻譜通常指向六脈波整流類設備，三次及其倍數占優則多與單相非線性負荷有關。 三相不平衡的量程為百分之百，分辨率零點一個百分點，讀數偏高時先核對接線方向與零線電流，再判斷是否為單相負荷分配不均。若電壓有效值趨勢中出現短時凹陷，應結合事件列表里的時間戳與嚴重程度，確認是否與某臺設備啟動同步發生。 把有效值趨勢與諧波趨勢疊加觀察，可以區分持續性問題與偶發性問題：長期偏高的畸變需要治理裝置，偶發尖峰則先查投切操作。隨附軟件可把這些曲線繪制在同一時間軸上，便于逐段定位，最終形成有時間戳支撐的結論。
